Lieu d'origine:
La Chine
Certification:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

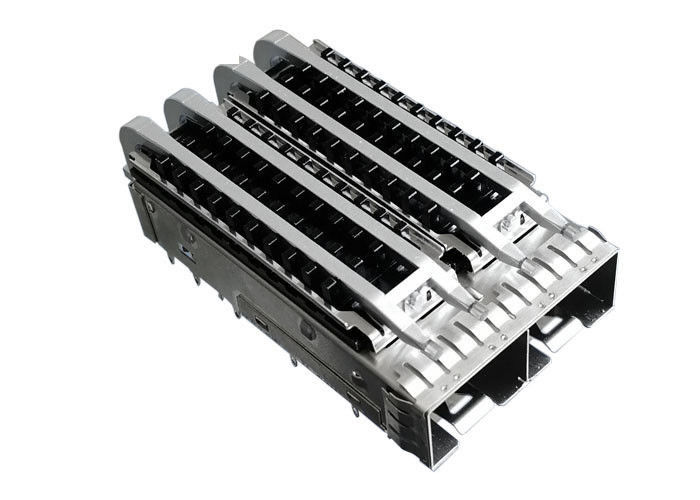

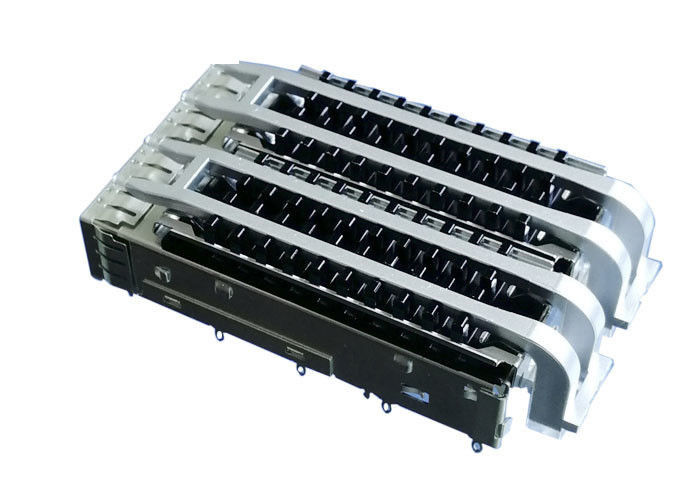

Cage femelle à commande unique de SFP de ports de l'ajustement de presse 2 avec les tuyaux légers de radiateur
développez et produisez les cages de SFP pour être entièrement conforme avec les spécifications multisources de (MSA) d'accord. Utilisé dans le cuivre ou les applications optiques, la construction de cage est un métal de vêtement une pièce, embouti et formée pour offrir la meilleure représentation pour l'armature d'IEM. Notre cage de simple-port est conçue avec de diverses options de goupille et d'électrodéposition pour adresser des applications de presse-ajustement et de soudure.
1. Caractéristiques :
| Attribut | Valeur |
| Type | Cages de SFP+ |
| Genre | Femelle |
| Nombre de ports | 2 |
| Nombre de rangée | 1 |
| Orientation de corps | À angle droit |
| Méthode d'arrêt | Ajustement de presse |
| Matériel de logement | Alliage de cuivre |
| Radiateur | Oui, avec le radiateur |
| Garniture élastique | Non |
| Ressort de doigt d'IEM | Oui |
| Tuyau léger | Oui |
| Longueur de PIN d'ajustement de presse | 2,05 millimètres |
| SFP + longueur de cage | 55,1 millimètres |
| SFP + largeur de cage | 28,95 millimètres |
| SFP + taille de cage | 13,11 millimètres |
2. Caractéristiques
Compagnons avec des émetteurs-récepteurs de SFP, de SFP+, de XFP, ou de ZENPAK
Connecteurs et cage disponibles
Disponible individuellement ou comme kit (série de SFPK)
Dispositions de panneau de centre serveur de MSA de soutiens et conceptions conformes d'émetteur-récepteur
Kit commode avec le connecteur et la cage de SFP
conception du pied 3D pour que la conservation améliorée et le contact de presse-ajustement accueille des trous de conseil
Vêtement une pièce, construction d'acier inoxydable
Basse conception d'émission par l'intermédiaire des doigts rabattables de ressort – aucune ouvertures pour que le rayonnement passe
Disponible avec les cages simples ou de multi-port (bâti de panneau)
Installation/retrait simples et rapides
Trous de panneau de centre serveur non endommagés quand la cage est enlevée
Fenêtres de transfert de chaleur sur toutes les surfaces de cage de SFP
Ressorts augmentés de coup-de-pied- d'émetteur-récepteur
avances de soudure de Presse-ajustement ou d'à travers-trou sur des cages
3. Applications :
Ce n'est pas une liste définitive de demandes de ce produit. Elle représente certaines des utilisations plus communes.
4. Avantages :
| Article | Avantages |
| Conception de la TA emballée dans la bande et la bobine | Assure de transfert facile à la carte PCB |
| Cages simples de port disponibles dans le presse-ajustement, le soudure-courrier et les versions de PCI (1°) ; cages à commande unique disponibles dans la version de presse-ajustement | Permet l'utilisation avec de divers épaisseurs de conseil et assemblages |
| les queues de Presse-ajustement adapte à des demandes de ventre-à-ventre de cages simples et à commande unique | Assure la meilleure utilisation des immobiliers de carte PCB |
| « Ventre-à-ventre » orienté par modules une fois inséré | Facilité du retrait du module du port |
| Tuyaux légers intégrés pour l'usage avec la diode électroluminescente de SMT (LED) | Fournit le statut de port et le retour d'activité à l'utilisateur |
| Verrou unique de pouce | Fournit la compression intuitive et mécanisme de traction-verrouillage |
| émetteurs-récepteurs Chaud-que l'on peut brancher | Permettez l'insertion et démontable de la prise sans actionner en bas du système |
| arrêt de Presse-ajustement à la carte PCB | Eliminates soudant, abaissant le coût appliqué et évitant les questions liées à la soudure |
| Les cages à commande unique ont les garnitures 360° élastomères, les doigts de ressort et les emplacements multiples de terre-goupille | Provides a avancé l'IEM protégeant à l'encadrement |
| Garniture élastomère ou en métal | Deux options pour la protection supérieure d'IEM |
| Backshells coulés sous pression par zinc | Fournissez l'électro armature magnétique de (EMI) de l'interférence 360° |
Solutions faites sur commande
le ® offre les solutions faites sur commande avec le soutien de notre personnel bien informé et service expéditif.
Flexibilité
le ® offre un grand choix de cages comprenant des options, des lightpipes, l'électrodéposition et l'armature de multi-port.
Dissipation thermique
Nos solutions thermiquement augmentées offrent mieux avant-à-de retour et flux d'air de retour-à-avant par les cages, fournissant une meilleure dissipation thermique pour la principale interprétation thermique d'industrie.
Qualité du signal
Pour augmenter la qualité du signal, les foyers de dossier de SFP sur le secteur de verrou-plat pour réduire l'IEM et pour éviter la dégradation de la représentation de circuit et pour assurer la conformité aux normes. Des produits sont offerts dans des versions élastomères d'un ressort d'IEM et de garniture d'IEM pour répondre à des exigences de système de client.
Fonctionnalités clé et avantages, représentation et flexibilité
6. Avantage
7. Dessin de Mechnical
Vous pouvez connaître les détails de Demensions du dessin suivant
Envoyez-votre enquête directement nous
