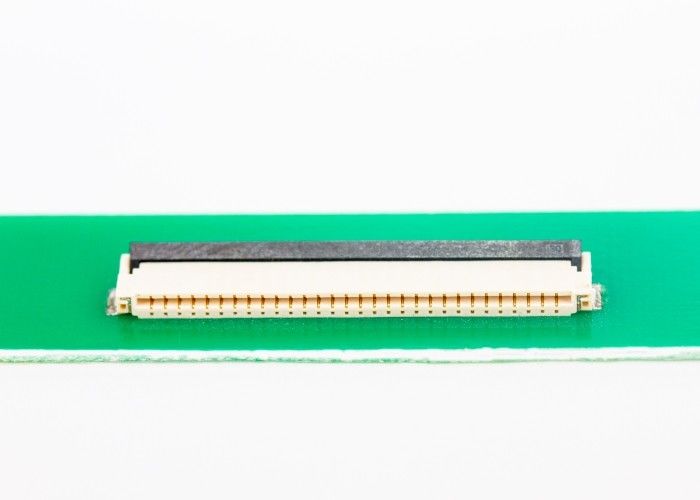

contact dégrossi de la taille 2.0MM de connecteur du plastique FFC FPC de lancement de 1.0MM double

type avant ouvert connecteur double face de serrure de l'avant 6-70PIN en plastique de la taille 1.8MM de lancement de 0.5MM du contact FPC/FFC

Description de produit

Composition matérielle :

• Logement de principal organisme : Couleur naturelle de nature de la couleur LCP de LCP (UL 94V-0)
• Couverture de serrure : Noir du noir LCP de LCP (UL 94V-0)
• Terminal terminal : Bronze de phosphore de phosphore
• Positionnement du redresseur de plat : Laiton en laiton

Mécanisme de conception de structure :

1) Série de nom de série : Le LANCEMENT 0.3mm FFC/FPC CONJUGUENT connecteur LATÉRAL de serrure de rotation d'arrière du CONNECTEUR de CONTACT (H=0.9mm)
2) position de PIN de position de PIN : Voir le dessin de produit voir le dessin
3) entrent en contact avec le type contact : Contact double face de côté de double de contact
4) type de soudure de TML de forme terminale : Type de SMT
5) approprié à l'épaisseur épaisse de carte PCB de FPC : T=0.2±0.02mm
6) électrodéposition du Spec. : Voir le dessin de produit voir le dessin
7) soudent le coplanarity Coplanarity : 0.10mm MAX

Paramètre d'optimisation du traitement :

1) États standard de statut standard :
Une température de fonctionnement : -40 | +85°C aucune jonction de condensation. Dans des conditions de glace sans glace ou rosée
B emploient l'humidité d'opération d'humidité : 20-85%RH
Température de stockage de température de stockage de C : -10 | +50 ° C aucune jonction de condensation. Dans des conditions de glace sans glace ou rosée
Humidité de stockage d'humidité d'économies de D : 20~85%RH
2) tension évaluée d'estimation de tension : température ambiante 20°C 50V (AC/DC) du ° C 50V (C.A./C.C) de la température ambiante 20
3) courant actuel évalué d'estimation : °C 0.5A de la température ambiante 20/température ambiante 20°C 0.5A/PIN de PIN
