Connecteur d'antenne de l'impédance 50Ω rf, connecteur de bâti de panneau de SMA pour l'espace

traversée de sma

connecteur coaxial de sma

Lieu d'origine:

La Chine

Certification:

CE ROHS

Contactez-nous

Demandez une citation

Connecteur d'antenne de l'impédance 50Ω rf, connecteur de bâti de panneau de SMA pour l'espace

Détails de produit

modèle:

SMA-KFB2A

Genre:

Femelle

fréquence:

DC~18GHz

durabilité:

500 cycles

Placage:

Nickelé

Impédance:

50Ω

Application:

aérospatial

Nom du produit:

SMA rf Conector coaxial

Mettre en évidence:

traversée de sma

connecteur coaxial de sma

Conditions de paiement et d'expédition

Quantité de commande min

Négociables

Prix

négociable

Détails d'emballage

carton standard d'exportation

Délai de livraison

dans les 3 semaines

Conditions de paiement

T / T, Western Union, L / C

Capacité d'approvisionnement

1 000 000 pièces par mois

Produits connexes

Cable connecteur de rabattement électrique de SMA plaqué par or de la prise masculine rf de connecteur

Obtenez le meilleur prix

Cable connecteur de rabattement à angle droit de connecteur masculin de SMA plaqué par or

Obtenez le meilleur prix

C.C femelle de connecteur de la cloison étanche droite SMA - plage de fréquence 18GHz

Obtenez le meilleur prix

Petit CE de bâti de bride de trous de la femelle 2 de connecteur d'antenne du volume SMA approuvé

Obtenez le meilleur prix

Contactez-nous

861329934567

ecergood@maoyt.com

86-0731-6531333

Contact maintenant

Description de produit

L'or a plaqué l'attachement droit 50Ohm de connecteur coaxial de la soudure rf de prise masculine de SMA

La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf, elle s'est développée et a produit selon MIL-C-39012. Avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures. SMA est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde. Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.

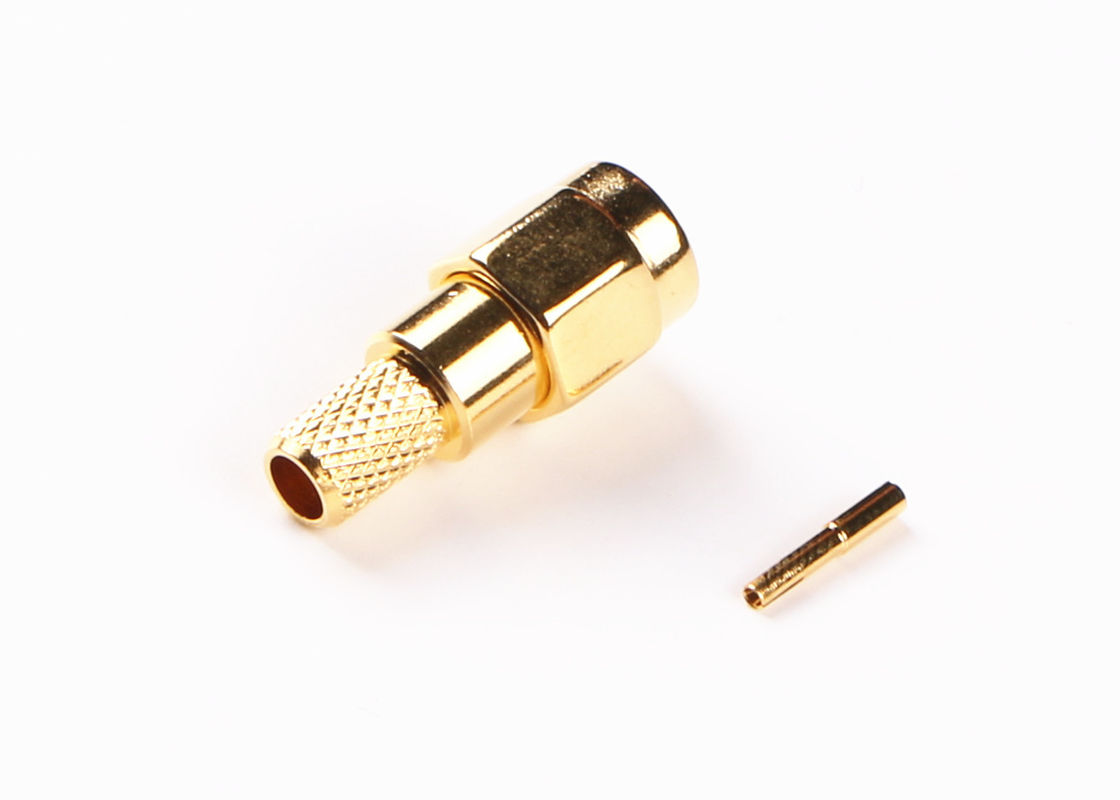

Connecteur d'antenne de l'impédance 50Ω rf, connecteur de bâti de panneau de SMA pour l'espace 0

Spécifications :

Caractéristiques électriques
Impédance		50Ω
Plage de fréquence		Reliez au câble DC~12.4GHz de solf
		Reliez au câble semi-rigide DC~18GHz
Tension évaluée		335VRMS
Tension-résistance de diélectriques		1000VRMS
Résistance d'isolation		≥5000MΩ
Résistance centrale		Conducteur central	≤3.0mΩ
		Conducteur externe	≤2.0mΩ
VSWR		≤1.3
Caractéristiques matérielles et mécaniques
Conducteur central	Mâle	Or en laiton plaqué
	Femelle	Or en bronze de Sn-p plaqué
Contact élastique		Bronze de béryllium nickelé
Shell et d'autres pièces en métal		Laiton nickelé
		Passivation inoxydable
Douille de rabattement		Laiton nickelé
Isolateurs		PTFE
Bague d'étoupage		Le caoutchouc de silicone
Longévité		500 cycles
Serrage du couple de la connexion		0.79-1.13N .m

Caractéristiques :

1. Le connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé

2. Les prises électriques de SMA sont très utilisées pour la micro-onde, les antennes et l'instrumentation etc. d'essai

3. Les connecteurs de SMA rf sont dedans rapides disponible se relient, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche, ou 4 configurations de panneau de trou

4. Le connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz (nos connecteurs de SMA LE rf peut être 20 gigahertz)

Application :

* espace
* bande large
* instrumentation
* antennes réseau à commande de phase
* télécommunication

* interconnexion de Panneau-à-conseil

Plus de détail :

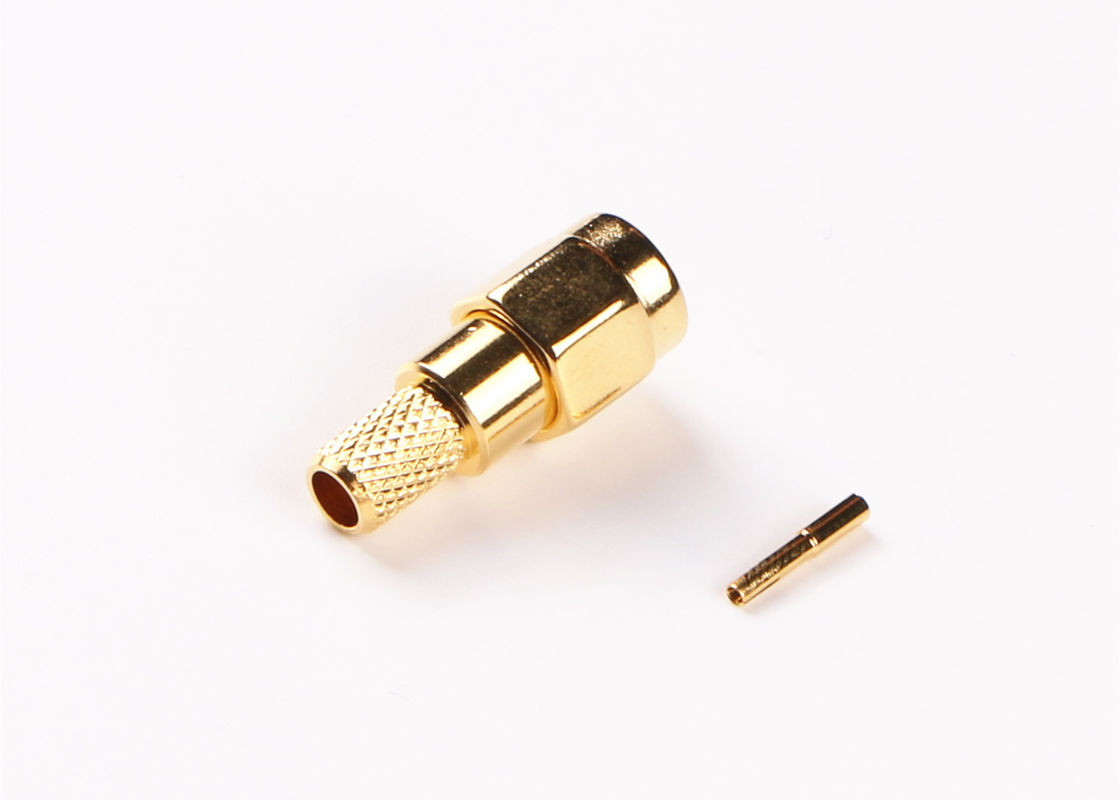

Connecteur d'antenne de l'impédance 50Ω rf, connecteur de bâti de panneau de SMA pour l'espace 1

Produit Cataloge :

Adaptateur de rf

Connecteur de SMA/SSMA rf

Connecteur de SMP/SSMP rf

Connecteur de TNC rf

N dactylographient le connecteur de rf

Connecteur de MCX/MMCX rf

Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm)

Câbles équipés de rf

Guide d'ondes à l'adaptateur coaxial

joints hermétiques de Verre-à-métal

Connecteur de série de J30J

Joints tournants de micro-onde

NOTE :
Nous avons plus de 10 000 types de connecteur de SMA, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
