Lieu d'origine:
La Chine
Certification:
CE ROHS
Application :
Station de *Base
*Instrumentation
composants de *Microwave
*Mil/Aero
*Computer/LANs
*Telecommunications

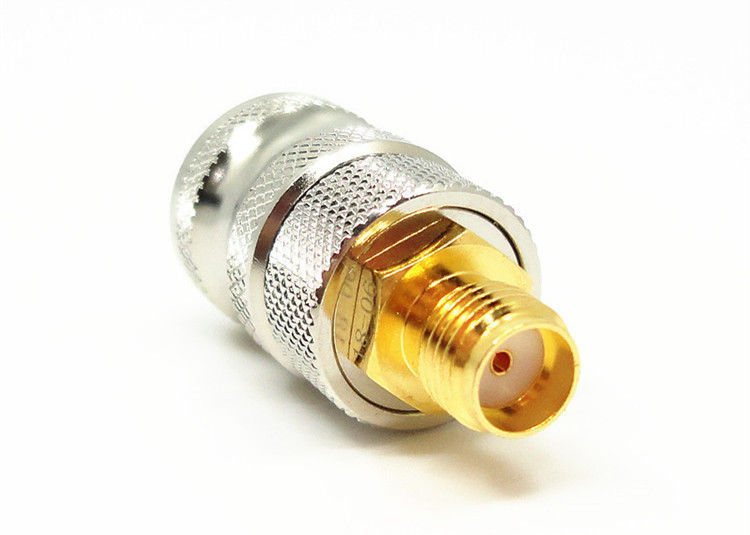

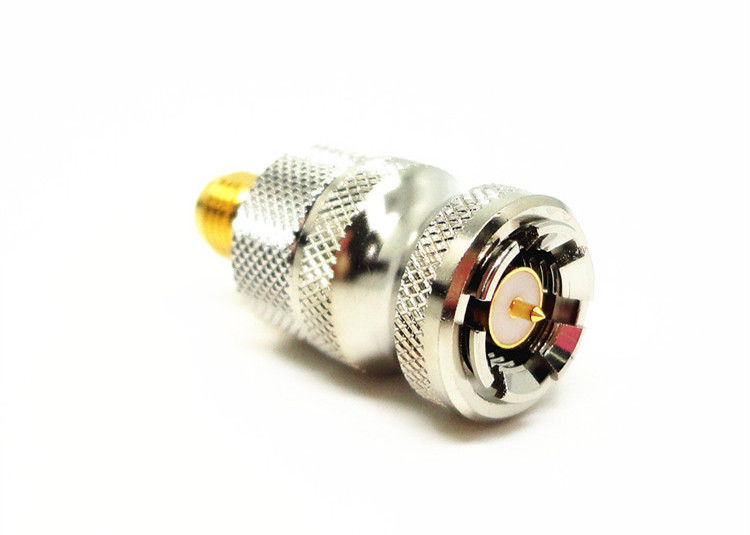

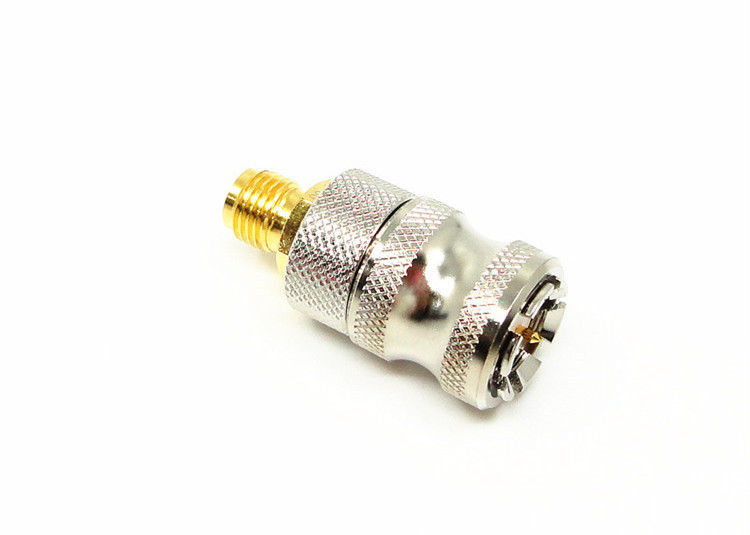

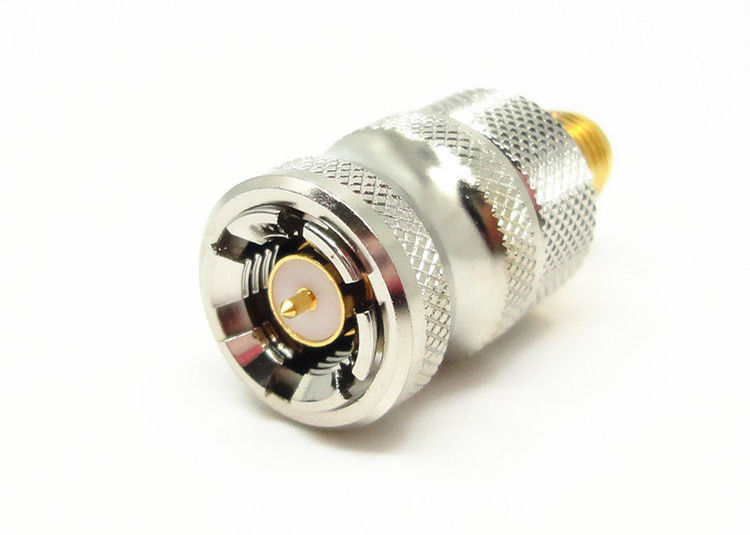

La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf, elle s'est développée et a produit selon MIL-C-39012. Avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures. SMA est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde. Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.
Spécifications :
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquence | Reliez au câble DC~12.4GHz de solf | ||
| Reliez au câble semi-rigide DC~18GHz | |||
| Tension évaluée | 335VRMS | ||
| Tension-résistance de diélectriques | 1000VRMS | ||
| Résistance d'isolation | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3.0mΩ | |
| Conducteur externe | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Or en laiton plaqué | |
| Femelle | L'or en bronze de Sn-p a plaqué | ||
| Contact élastique | Bronze de béryllium nickelé | ||
| Shell et d'autres pièces en métal | Nickelé en laiton | ||
| Passivation inoxydable | |||
| Douille de rabattement | Nickelé en laiton | ||
| Isolateurs | PTFE | ||
| Bague d'étoupage | Le caoutchouc de silicone | ||
| Longévité | 500 cycles | ||
| Serrage du couple de la connexion | 0.79-1.13N .m | ||
Caractéristiques :
1, connecteurs de SMA rf sont disponible dans vite pour se relier, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche, ou 4 configurations de panneau de trou
2, connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé
3, prises électriques de SMA sont très utilisés pour la micro-onde, les antennes et l'instrumentation de essai etc.
4, connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz (nos connecteurs de SMA LE rf peut être 20 gigahertz)
Plus de détail :
Produit Cataloge :
| Adaptateur de rf |
| Connecteur de SMA/SSMA rf |
| Connecteur de SMP/SSMP rf |
| Connecteur de TNC rf |
| Type connecteur de N de rf |
| Connecteur de MCX/MMCX rf |
| Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Câbles équipés de rf |
| Guide d'ondes à l'adaptateur coaxial |
| joints hermétiques de Verre-à-métal |
| Connecteur de série de J30J |
| La micro-onde tournante joint |
NOTE :
Nous avons plus de 10 000 types de connecteur de SMA, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
