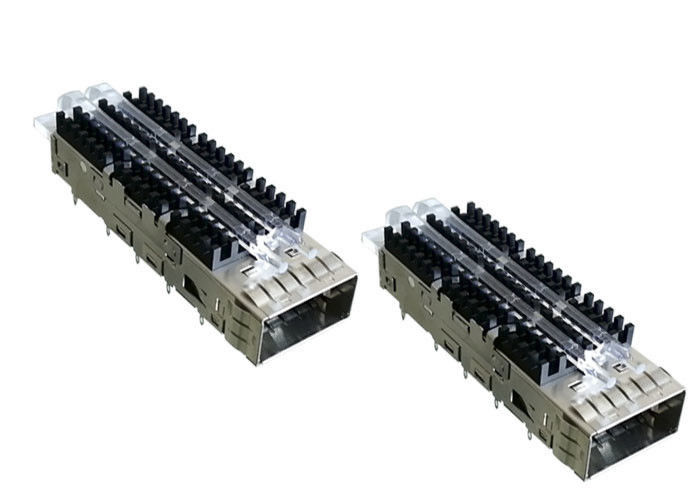

Port simple de connecteur de cage de SFP de cage de QSFP pour le module QSFP14 optique
1. Aperçu de QSFP :
Le petit facteur de forme de quadruple que l'on peut brancher (QSFP) est un contrat, émetteur-récepteur chaud-que l'on peut brancher utilisé pour des applications de communications de données. Le facteur de forme et l'interface électrique sont spécifiés par un accord multisource (MSA) sous les auspices du petit Comité de facteur de forme. Il connecte le matériel de mise en réseau (tel que des serveurs et des commutateurs) à un câble optique de fibre ou à une connexion de cuivre électrique active ou passive. C'est un format d'industrie conjointement développé et soutenu par beaucoup de vendeurs composants de réseau, permettant des débits de 4x1 Gb/s pour QSFP et 4x10 Gbit/s pour QSFP+ et au taux le plus élevé de 4x28 Gbit/s connu sous le nom de QSFP28 utilisé pour 100 liens de Gbit/s.
Cage d'ITproduce QSFP qui peut être avec ou sans le connecteur intégré (interface électrique) ;
Le besoin de l'utilisateur de transmettre le signal optique ou le signal électrique à une distance par la grande vitesse, à la fibre, à l'émetteur-récepteur de QSFP, à l'interface électrique et à la cage de QSFP sont nécessaire ;
La cage de QSFP est réellement une cage de armature, pour l'IEM, les matériaux d'une seule pièce d'alliage de cuivre, avec des beaucoup trou de dissipation thermique, Pin de support (par le PIN d'ajustement de trou ou de presse), tuyaux légers et radiateur.
2. Caractéristiques de cage de QSFP
Vêtement une pièce, construction d'alliage de cuivre
Compagnons avec les émetteurs-récepteurs QSFP14
Disponible avec les cages simples ou de multi-port (bâti de panneau)
Kit commode avec le connecteur/interface et la cage de QSFP
Basse conception d'émission par l'intermédiaire des doigts rabattables de ressort – aucune ouvertures pour que le rayonnement passe
Ressorts augmentés de coup-de-pied- d'émetteur-récepteur
conception du pied 3D pour que la conservation améliorée et le contact de presse-ajustement accueille des trous de conseil
Installation/retrait simples et rapides
Accueillez les trous de conseil non endommagés quand la cage est enlevée
Connecteurs et cage disponibles
avances de soudure de Presse-ajustement ou d'à travers-trou sur des cages
Disponible individuellement ou comme kit (séries de SFPK)
Les fenêtres de transfert de chaleur sur tout le QSFP mettent en cage des surfaces
Dispositions de panneau de centre serveur de MSA de soutiens et conceptions conformes d'émetteur-récepteur
3. service de personnalisation

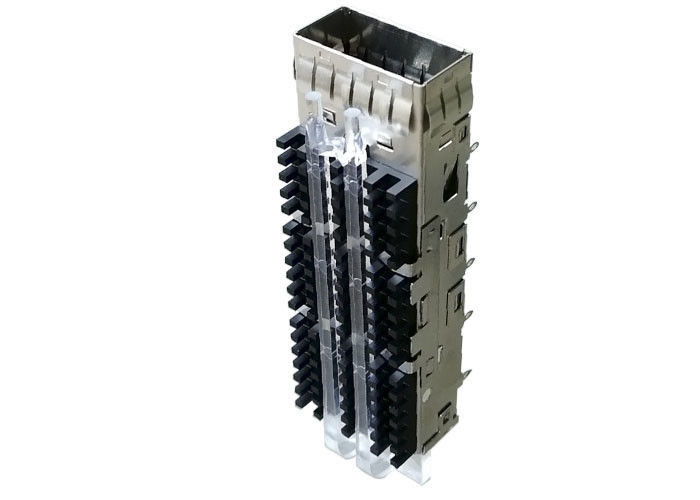

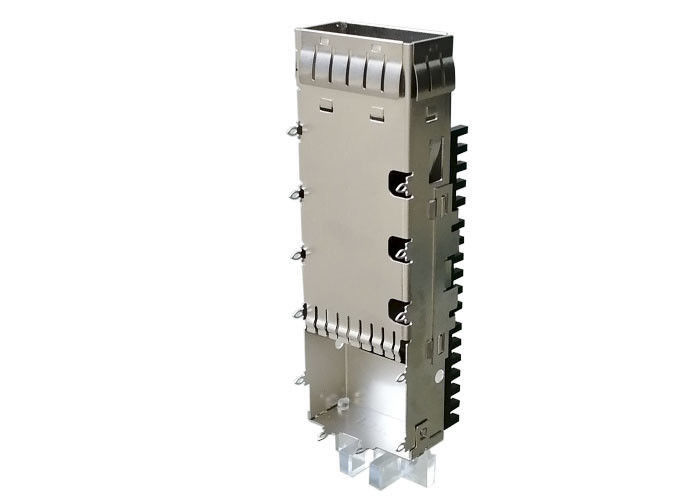

4. structure de la cage de QSFP (48001-00N011) :
| Nom de produit | Cage simple des ports QSFP14 avec le radiateur, tuyaux légers, sans interface intégrée |
| Longueur de cage de QSFP | 65,8 millimètres |
| Largeur de cage de QSFP | 19,46 millimètres |
| Taille de cage de QSFP | 13,7 millimètres |
| Longueur de Pin d'ajustement de presse de cage de QSFP | 2,05 millimètres |
| Largeur simple de port de cage de QSFP | 18,75 millimètres |
| Taille simple de port de cage de QSFP | 8,95 millimètres |
| Aspect | Stampled et cage formée en métal, avec le trou de dissipation thermique |
| Tuyaux légers | Avec, faites l'utilisateur connaître le statut de lien |
| Radiateur | Avec, assurez une meilleure dissipation thermique |
| Type de Monut | Type de bâti d'ajustement de presse |
| Matériaux de cage | Alliage de cuivre |
| Ressort de doigt d'IEM | Avec, assurez une meilleure protection d'IEM |
| Garniture d'IEM | Sans |
applications de la cage 5.QSFP (48001-00N011) :
6. Avantages de produit
| Article | Avantages |
| Conception de la TA emballée dans la bande et la bobine | Assure de transfert facile à la carte PCB |
| Cages simples de port disponibles dans le presse-ajustement, le soudure-courrier et les versions de PCI (1°) ; cages à commande unique disponibles dans la version de presse-ajustement | Permet l'utilisation avec de divers épaisseurs de conseil et assemblages |
| les queues de Presse-ajustement adapte à des demandes de ventre-à-ventre de cages simples et à commande unique | Assure la meilleure utilisation des immobiliers de carte PCB |
| « Ventre-à-ventre » orienté par modules une fois inséré | Facilité du retrait du module du port |
| Tuyaux légers intégrés pour l'usage avec la diode électroluminescente de SMT (LED) | Fournit le statut de port et le retour d'activité à l'utilisateur |
| Verrou unique de pouce | Fournit la compression intuitive et mécanisme de traction-verrouillage |
| arrêt de Presse-ajustement à la carte PCB | Eliminates soudant, abaissant le coût appliqué et évitant les questions liées à la soudure |
| Les cages à commande unique ont les garnitures 360° élastomères, les doigts de ressort et les emplacements multiples de terre-goupille | Provides a avancé l'IEM protégeant à l'encadrement |
| Garniture élastomère ou en métal | Deux options pour la protection supérieure d'IEM |
| Backshells coulés sous pression par zinc | Fournissez l'électro armature magnétique de (EMI) de l'interférence 360° |
7. avantages :
Dissipation thermique
Nos solutions thermiquement augmentées offrent mieux avant-à-de retour et flux d'air de retour-à-avant par les cages, fournissant une meilleure dissipation thermique pour la principale interprétation thermique d'industrie.
Qualité du signal
Pour augmenter la qualité du signal, les foyers de dossier de SFP sur le secteur de verrou-plat pour réduire l'IEM et pour éviter la dégradation de la représentation de circuit et pour assurer la conformité aux normes. Des produits sont offerts dans des versions élastomères d'un ressort d'IEM et de garniture d'IEM pour répondre à des exigences de système de client.
Fonctionnalités clé et avantages, représentation et flexibilité
9. Dessin de Mechnical
Vous pouvez connaître les détails de Demensions du dessin suivant
