Lieu d'origine:
La Chine
Certification:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,
OIN 14001 d'OIN à commande unique 9001 de ports de la cage Qsfp28 quatre d'alliage de cuivre approuvent
1. Quel est QSFP ?
Les émetteurs-récepteurs de QSFP sont disponibles avec un grand choix de types d'émetteur et de récepteur, permettant à des utilisateurs de choisir l'émetteur-récepteur approprié pour que chaque lien fournisse la portée optique exigée au-dessus de la fibre à plusieurs modes de fonctionnement ou unimodale. Les modules de QSFP sont généralement disponibles dans plusieurs différentes catégories :
4 x 1 Gbit/s QSFP
Le document original de QSFP a spécifié quatre canaux portant Gigabit Ethernet, 4GFC (FiberChannel), ou la RDA InfiniBand.
4 x 10 Gbit/s QSFP+
QSFP+ est une évolution de QSFP pour soutenir quatre 10 canaux de Gbit/sec portant 10 Gigabit Ethernet, 10GFC FiberChannel, ou QDR InfiniBand. Les 4 canaux peuvent également être combinés dans un lien simple de 40 Gigabit Ethernet. Il est habituellement pour l'application du centre de traitement des données, de l'Ethernet 40G, de l'Infiniband, et d'autres normes de communications.
4 x 14 Gbit/s QSFP+ (QSFP14)
La norme QSFP14 est conçue pour porter FDR InfiniBand, SAS-3. ou la Manche de la fibre 16G
4 x 28 Gbit/s QSFP+ (QSFP28)
La norme QSFP28 est conçue pour porter 100 Gigabit Ethernet, EDR InfiniBand. ou la Manche de la fibre 32G. Ce type d'émetteur-récepteur est également employé avec des câbles d'évasion de direct-attache pour adapter un port 100GbE simple à l'indépendant quatre les ports d'Ethernet de 25 gigabits (QSFP28-to-4x-SFP28). Parfois ce type d'émetteur-récepteur désigné également sous le nom de « QSFP100 » ou de « 100G QSFP » dans l'intéret de la simplicité.
2. Qui sommes-nous ?

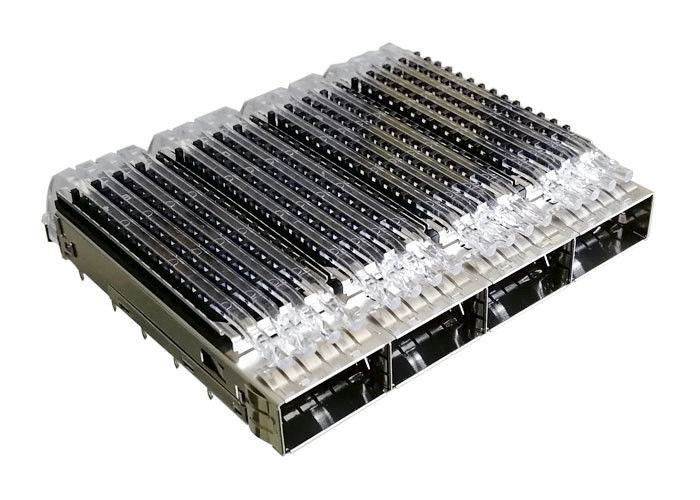

fournissez une série d'ensembles de la cage QSFP28 sans connecteurs intégrés, celle met en cage sont très utilisés dans les industries du centre de mise en réseau, de télécommunication et de calculs. La prochaine génération des unités d'E/S Ultra-rapides, 40G de soutien à l'application de l'Ethernet 100G. Les cages d'alliage de cuivre d'ajustement de presse offrent des variantes de ressort d'IEM ou de garniture d'IEM et sont entièrement arrière - compatible avec les modules optiques existants de QSFP (émetteur-récepteur) et les câbles équipés.
Les émetteurs-récepteurs QSFP28 sont principalement employés pour 40G à l'application de l'Ethernet 100G, le design compact, consommation de puissance faible, et le coût bas lui font le premier choix dans l'application de l'Ethernet 100G ;
La cage QSFP28 est compatible avec de prochains types d'émetteur-récepteur QSFP28 (le module optique)
Excepté cela au-dessus des types d'émetteur-récepteur QSFP28 ;
Structure de la cage 3 QSFP28 (49001-00N011) :
4. Dessin de Mechnical
Vous pouvez connaître les détails de Demensions du dessin suivant
5. Service de personnalisation de GLGNET
6. Applications de la cage de GLGNET QSFP28 (49007-00N011) :
Ce n'est pas une liste définitive de demandes de ce produit. Elle représente certaines des utilisations plus communes.
7. Avantages de GLGNET :
8. Avantages de cage de GLGNET QSFP28 :
| Article | Avantages |
| Conception de la TA emballée dans la bande et la bobine | Assure de transfert facile à la carte PCB |
| Cages simples de port disponibles dans le presse-ajustement, le soudure-courrier et les versions de PCI (1°) ; cages à commande unique disponibles dans la version de presse-ajustement | Permet l'utilisation avec de divers épaisseurs de conseil et assemblages |
| les queues de Presse-ajustement adapte à des demandes de ventre-à-ventre de cages simples et à commande unique | Assure la meilleure utilisation des immobiliers de carte PCB |
| « Ventre-à-ventre » orienté par modules une fois inséré | Facilité du retrait du module du port |
| Tuyaux légers intégrés pour l'usage avec la diode électroluminescente de SMT (LED) | Fournit le statut de port et le retour d'activité à l'utilisateur |
| Verrou unique de pouce | Fournit la compression intuitive et mécanisme de traction-verrouillage |
| émetteurs-récepteurs Chaud-que l'on peut brancher | Permettez l'insertion et démontable de la prise sans actionner en bas du système |
| arrêt de Presse-ajustement à la carte PCB | Eliminates soudant, abaissant le coût appliqué et évitant les questions liées à la soudure |
| Les cages à commande unique ont les garnitures 360° élastomères, les doigts de ressort et les emplacements multiples de terre-goupille | Provides a avancé l'IEM protégeant à l'encadrement |
| Garniture élastomère ou en métal | Deux options pour la protection supérieure d'IEM |
| Backshells coulés sous pression par zinc | Fournissez l'électro armature magnétique de (EMI) de l'interférence 360° |
