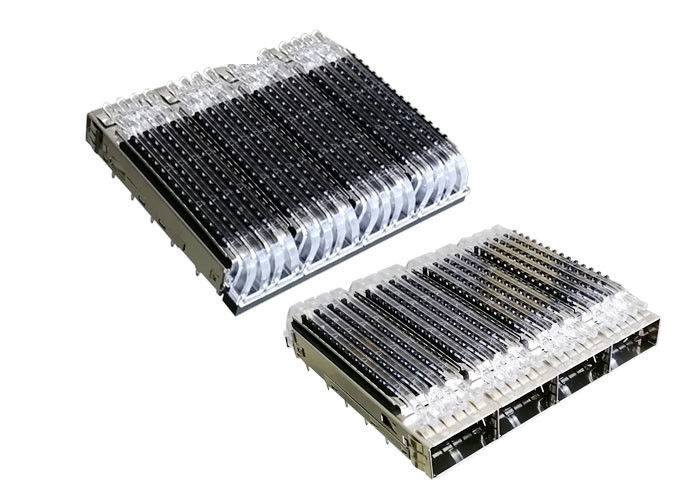

Appliqué d'une seule pièce de la cage QSFP28 pour le connecteur QSFP28/émetteur-récepteur

matériel d'une seule pièce d'alliage de cuivre SFP de cage de 1x3 de cage à commande unique du connecteur QSFP28

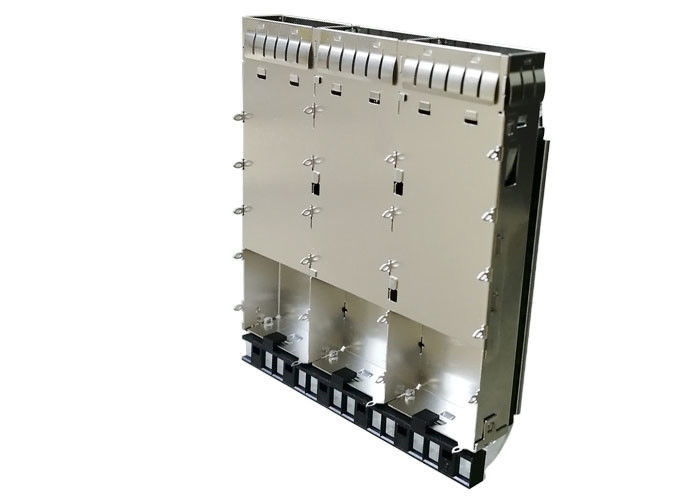

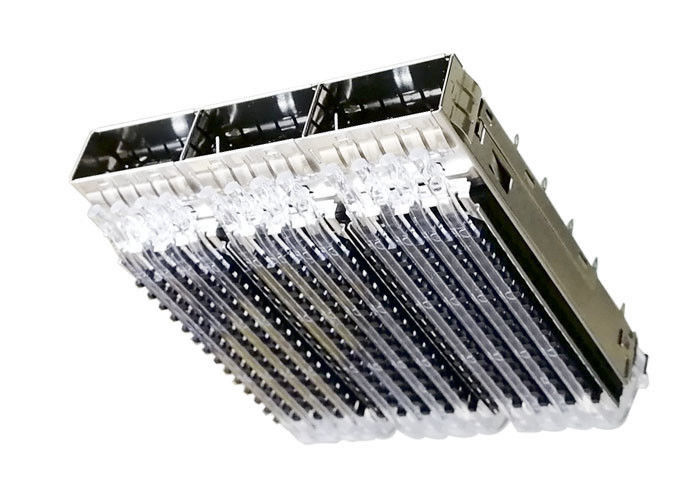

1. Structure de la cage QSFP28 (49009-00N011) :

• 1 x 3 cage à commande unique de ports QSFP28, sans connecteur intégré de SFP
• Longueur de la cage QSFP28 : 67,89 millimètres
• Largeur de la cage QSFP28 : 57,45 millimètres
• Taille de la cage QSFP28 : 15,15 millimètres (avec le radiateur)
• Longueur de PIN d'ajustement de presse de la cage QSFP28 : 2,05 millimètres
• Largeur simple de port : 18,75 millimètres
• Taille simple de port : 8,95 millimètres
• Stampled et cage formée en métal, avec le trou de dissipation thermique ;
• Avec les tuyaux légers, faites pour connaître le statut de lien
• Avec le radiateur, le matériel de radiateur est en aluminium, avec le traitement noir à oxyde sur la surface
• Le type de bâti d'ajustement de presse, peut être adapté aux besoins du client au besoin
• Matériel de cage : Alliage de cuivre
• AGRAFE : Acier de Stailness
• Tuyau léger : Couleur de polycarbonate claire
• Avec le ressort d'étiquette d'IEM, fournissez un meilleur IEM protégeant à l'encadrement

2. Caractéristiques de la cage QSFP28

• Vêtement une pièce, construction d'alliage de cuivre

• Compagnons avec les émetteurs-récepteurs QSFP28

• Disponible avec les cages simples ou de multi-port (bâti de panneau)

• Kit commode avec le connecteur/interface et la cage de QSFP

• Basse conception d'émission par l'intermédiaire des doigts rabattables de ressort – aucune ouvertures pour que le rayonnement passe

• Ressorts augmentés de coup-de-pied- d'émetteur-récepteur

• conception du pied 3D pour que la conservation améliorée et le contact de presse-ajustement accueille des trous de conseil

• Installation/retrait simples et rapides

• Accueillez les trous de conseil non endommagés quand la cage est enlevée

• Connecteurs et cage disponibles

• avances de soudure de Presse-ajustement ou d'à travers-trou sur des cages

• Disponible individuellement ou comme kit (séries de SFPK)

• Les fenêtres de transfert de chaleur sur tout le QSFP mettent en cage des surfaces

• Dispositions de panneau de centre serveur de MSA de soutiens et conceptions conformes d'émetteur-récepteur

3. Dessin de Mechnical

Vous pouvez connaître les détails de Demensions du dessin suivant

4. Avantages :

• Nous avons notre propre moule de matériel et moule en plastique
• A 3 machines de LS-WEDM
• A 12 machines de WEDM et 8 machines de commande numérique par ordinateur
• A 20 machines de meulage et 12 machines de décharge électrique
• A 30 presses à emboutir
• A 55 machines en plastique d'injection
• A les ateliers automatiques d'Assemblée
• Jeûnent la réponse, ingénieurs professionnels de R&D, équipe positive de service, assurent tous les efficace de processus et bien organisé ;
• 20 ans d'expériences dans des connecteurs de variété
• 1500 employés
• 58 ingénieurs de R&D.
• 22000 mètres carrés d'usine
• ports 20kk/capacité de mois
• Nous soutenons le service de Costom ;
• Nos produits sont conformes avec la certification de RoHS, de PORTÉE et d'UL
• Long-term Corporation avec HUAWEI, ZTE, FOXCONN, XIAOMI, TCL et ainsi de suite
• 20KK Prots/capacité de mois
• Certification internationale de système de gestion d'ISO9001, d'ISO14001, de QC080000, d'OHSAS18001, et d'IECC

5. Applications de la cage QSFP28 :

• Données/communications
• Serveurs à extrémité élevé
• Mise en réseau
• La Manche et Gigabit Ethernet de fibre
• Équipement en réseau
• Routeur/commutateur
• Serveurs
• Stockage
• Télécommunication
• Commutateurs
• Matériel de télécommunication

Ce n'est pas une liste définitive de demandes de ce produit. Elle représente certaines des utilisations plus communes.

6. Service de personnalisation

• Appui pour faire le connecteur QSFP28 intégré avec des cages d'IEM, le connecteur QSFP28 d'isolement, ou les cages QSFP28 d'isolement
• La cage QSFP28 peut être avec 1 structure à commande unique de x n, ou 2 x n ont empilé la structure
• La cage QSFP28 peut être avec le trou différent de dissipation thermique
• La cage QSFP28 peut être avec les tuyaux légers ou sans, construit dans ou sur le dessus ou le bouton de cage
• La cage QSFP28 peut être avec le radiateur ou sans, et le radiateur avec le style différent
• La cage QSFP28 peut être avec le ressort de doigt d'IEM ou la garniture élastomère
• Le type différent de bâti, le courrier d'ajustement de presse ou de soudure et la longueur de Pin peuvent être adaptés aux besoins du client

7. avantages de la cage QSFP28 :

8. Quel est QSFP ?

fournissez une série d'ensembles de la cage QSFP28 sans connecteurs intégrés, celle met en cage sont très utilisés dans les industries du centre de mise en réseau, de télécommunication et de calculs. La prochaine génération des unités d'E/S Ultra-rapides, 40G de soutien à l'application de l'Ethernet 100G. Les cages d'alliage de cuivre d'ajustement de presse offrent des variantes de ressort d'IEM ou de garniture d'IEM et sont entièrement arrière - compatible avec les modules optiques existants de QSFP (émetteur-récepteur) et les câbles équipés.

Les émetteurs-récepteurs QSFP28 sont principalement employés pour 40G à l'application de l'Ethernet 100G, le design compact, consommation de puissance faible, et le coût bas lui font le premier choix dans l'application de l'Ethernet 100G ;

 La cage QSFP28 est compatible avec de prochains types d'émetteur-récepteur QSFP28 (le module optique)

• Émetteur-récepteur de 100GBASE-SR4 QSFP28
• Émetteur-récepteur 100GBASE-PSM4QSFP28
• Émetteur-récepteur de 100GBASE-LR4 QSFP28
• Émetteur-récepteur de 100GBASE-CWDM4 QSFP28
