Lieu d'origine:
La Chine
Certification:
CE ROHS
La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf, il s'est développée et a produit selon MIL-C-39012 par Xi'an Elite Electronic Industrial Co., Ltd. avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures. C'est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde. Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.
Spécifications :
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquence | Reliez au câble DC~12.4GHz de solf | ||
| Reliez au câble semi-rigide DC~18GHz | |||
| Tension évaluée | 335VRMS* | ||
| Tension-résistance de diélectriques | 1000VRMS* | ||
| Résistance d'isolation | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3.0mΩ | |
| Conducteur externe | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Or en laiton plaqué | |
| Femelle | Or en bronze de Sn-p plaqué | ||
| Contact élastique | Bronze de béryllium nickelé | ||
| Shell et d'autres pièces en métal | Laiton nickelé | ||
| Passivation inoxydable | |||
| Douille de rabattement | Laiton nickelé | ||
| Serrage du couple de la connexion | 0.79-1.13N .m | ||
| Longévité | 500 cycles | ||
| Bague d'étoupage | Le caoutchouc de silicone | ||
| Isolateurs | PTFE | ||
Avantages :
1. Le connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé
2. Les prises électriques de SMA sont très utilisées pour la micro-onde, les antennes et l'instrumentation etc. d'essai
3. Le connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz
4. Les connecteurs de SMA rf sont dedans rapides disponible se relient, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche, ou 4 configurations de panneau de trou
Application :
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* antennes réseau à commande de phase
*Telecommunications
*Aerospace
interconnexion de *Board-to-board

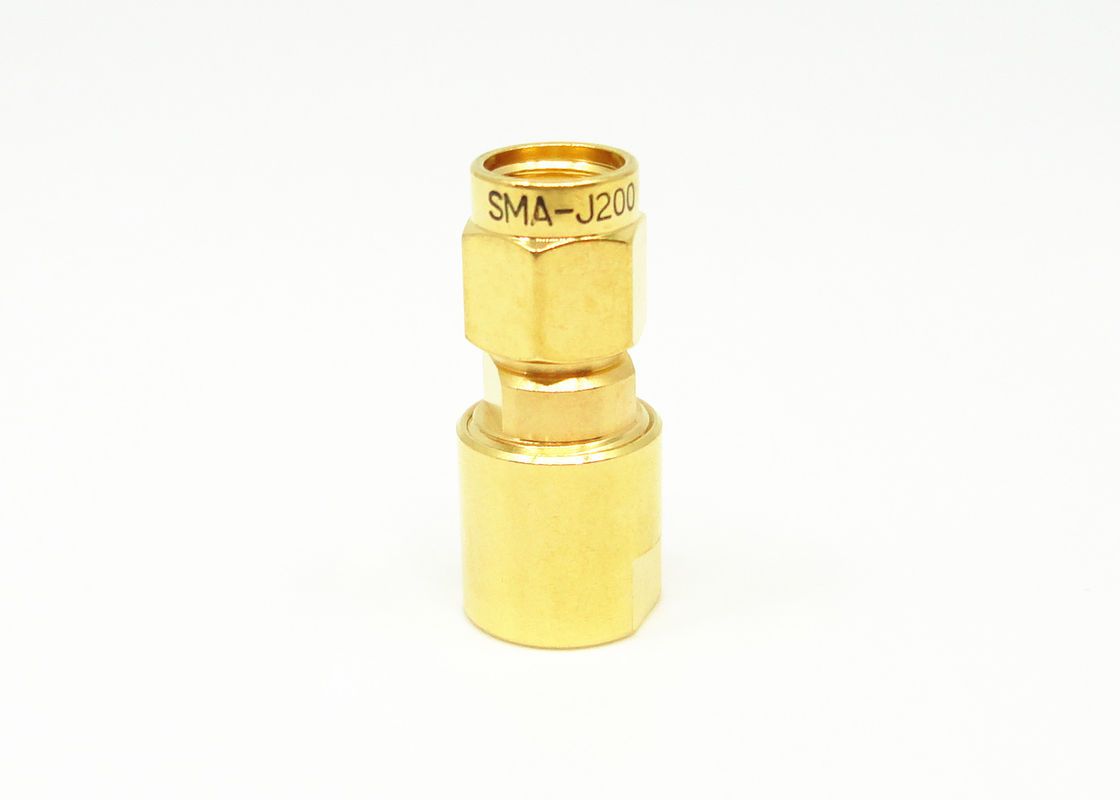

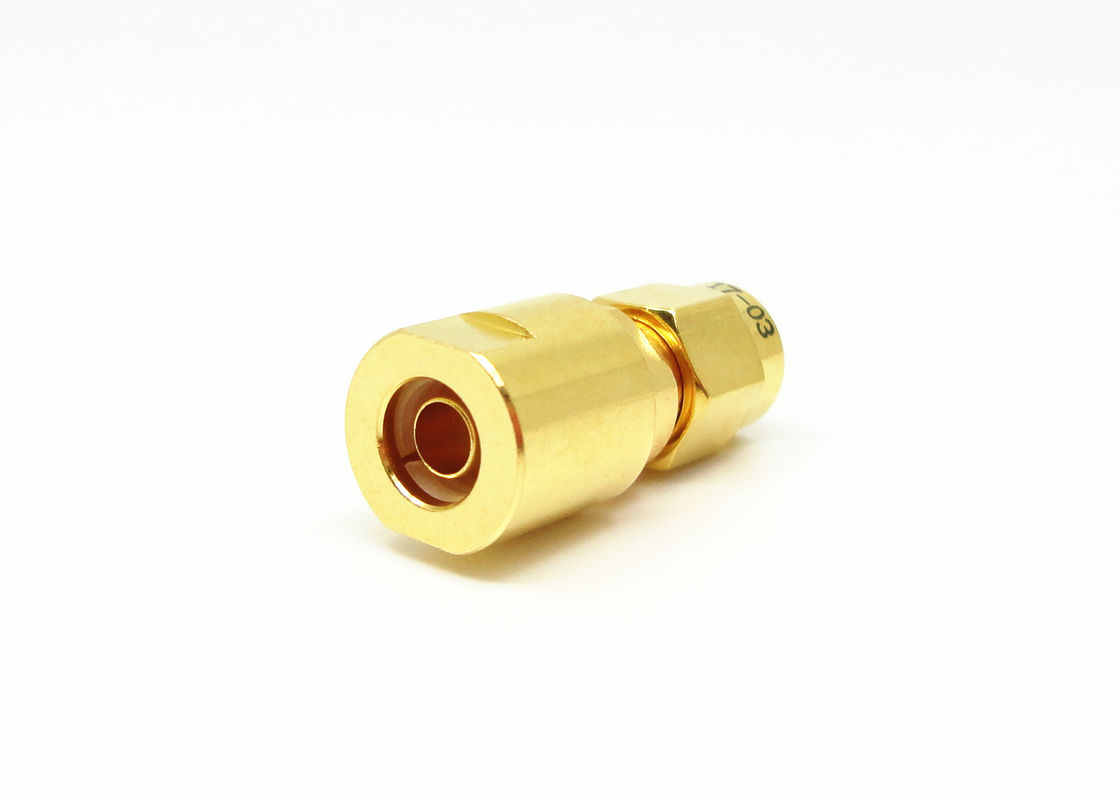

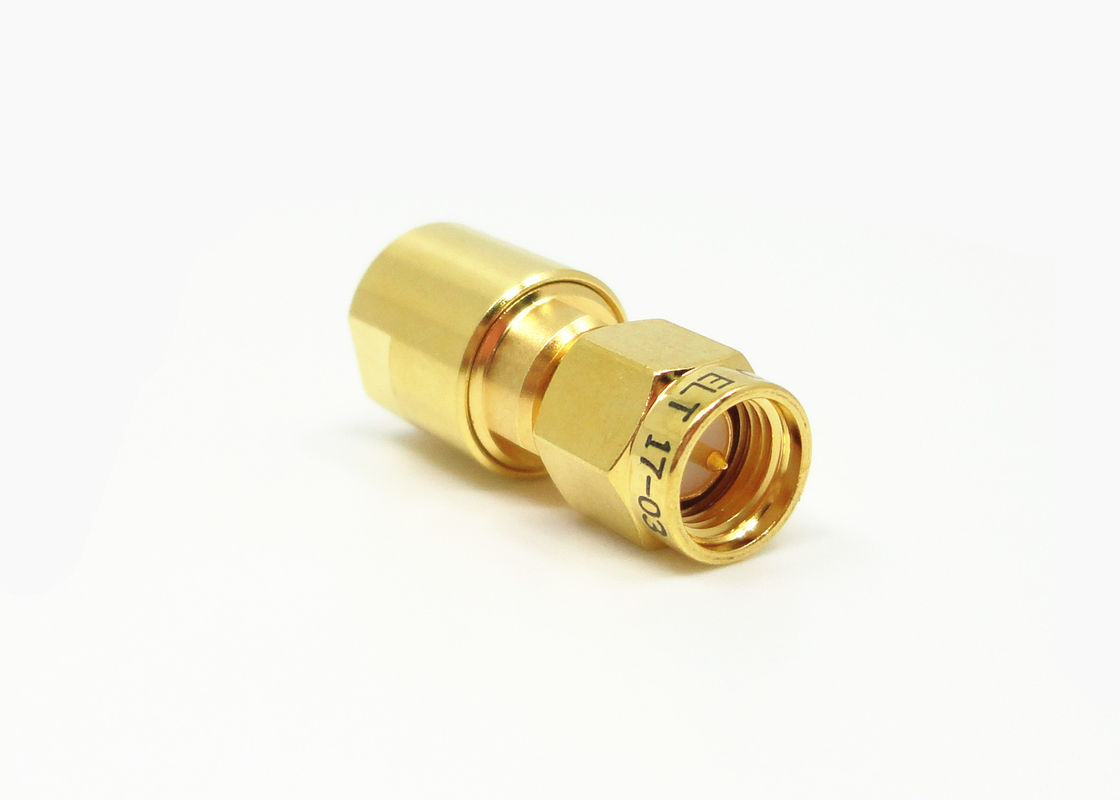

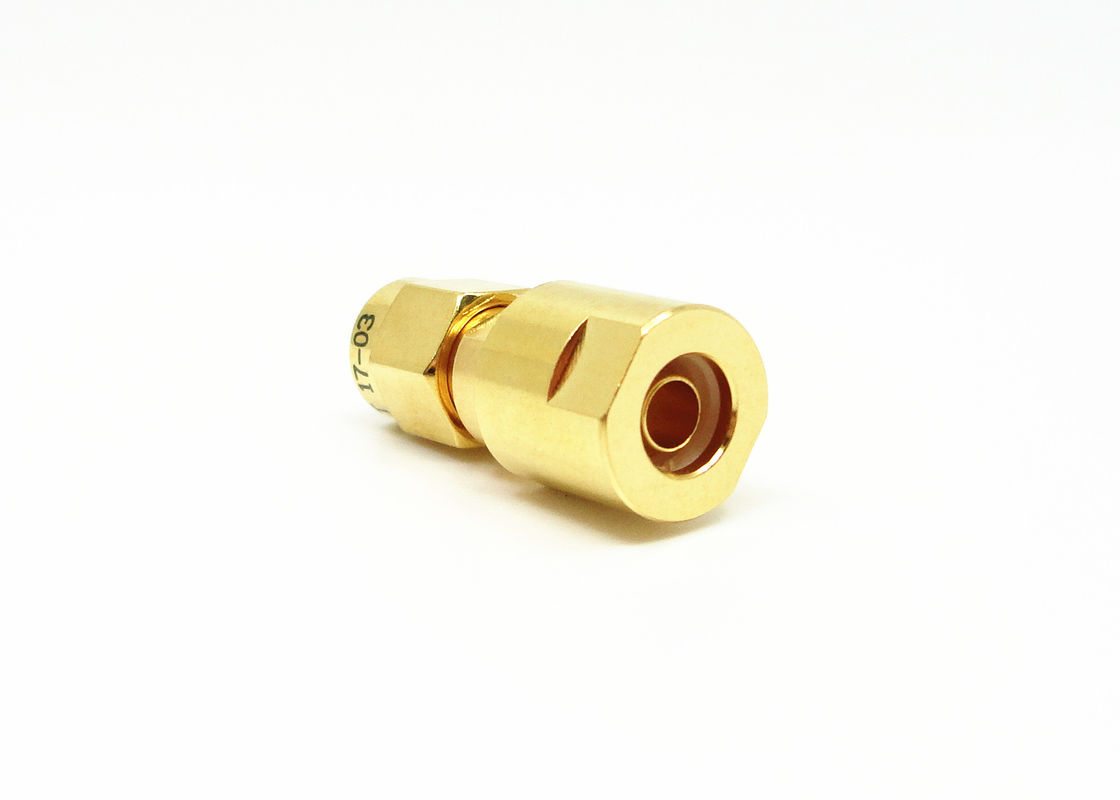

Images détaillées :
| Modèle non. | Description | Longueur (millimètre) | Type de câble |
| SMA-J200 | Connecteur de SMAmale pour le câble LMR200 | 23 | LMR200 |
| SMA-J416G | Connecteur masculin de l'acier inoxydable SMA pour le câble MF147 | 22,2 | MF147B |
| SMA-417G | Connecteur masculin de l'acier inoxydable SMA pour le câble CXN3499 | 24,2 | CXN3499 |
Détails d'emballage :
* carton standard d'exportation
* selon les exigences des clients
NOTE :
Nous avons plus de 10 000 types de connecteur, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
