Lieu d'origine:
La Chine
Certification:
CE ROHS
La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf, il s'est développée et a produit selon MIL-C-39012 par Xi'an Elite Electronic Industrial Co., Ltd. avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures. C'est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde. Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.
Spécifications :
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquence | Reliez au câble DC~12.4GHz de solf | ||
| Reliez au câble semi-rigide DC~18GHz | |||
| Tension évaluée | 335VRMS* | ||
| Tension-résistance de diélectriques | 1000VRMS* | ||
| Résistance d'isolation | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3.0mΩ | |
| Conducteur externe | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Or en laiton plaqué | |
| Femelle | Or en bronze de Sn-p plaqué | ||
| Contact élastique | Bronze de béryllium nickelé | ||
| Shell et d'autres pièces en métal | Laiton nickelé | ||
| Passivation inoxydable | |||
| Douille de rabattement | Laiton nickelé | ||
| Serrage du couple de la connexion | 0.79-1.13N .m | ||
| Longévité | 500 cycles | ||
| Bague d'étoupage | Le caoutchouc de silicone | ||
| Isolateurs | PTFE | ||
Application :
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* antennes réseau à commande de phase
*Telecommunications
*Aerospace
interconnexion de *Board-to-board

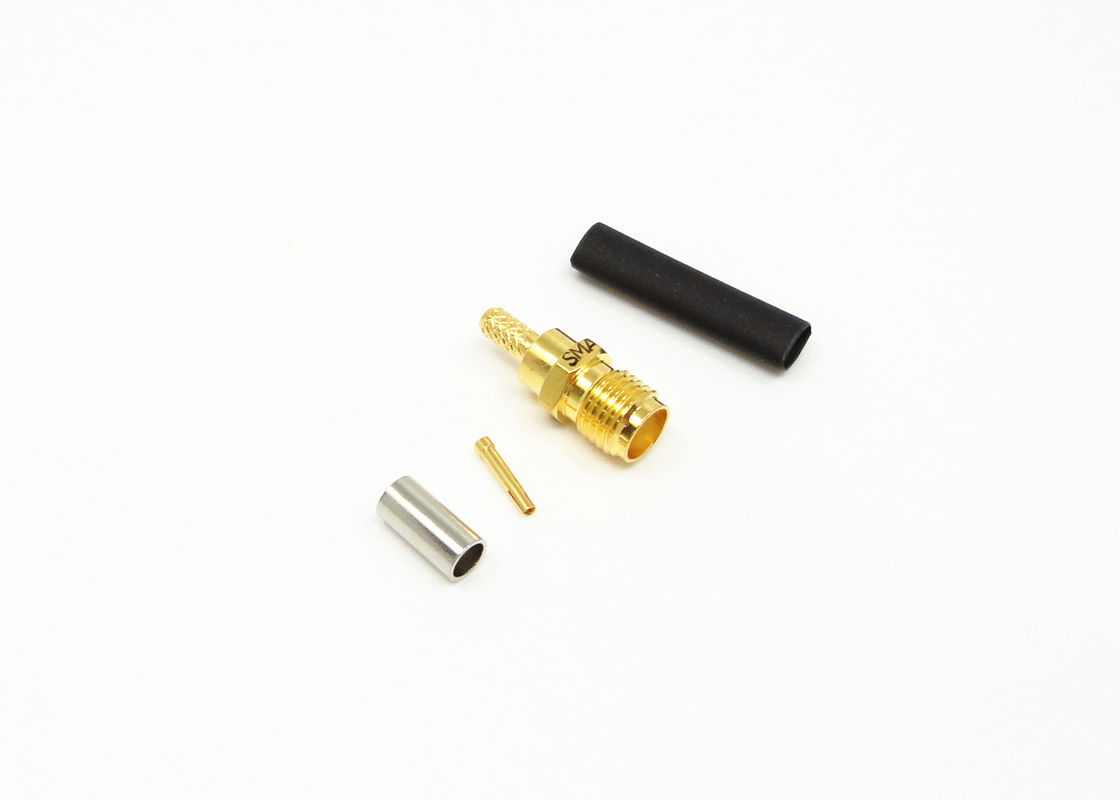

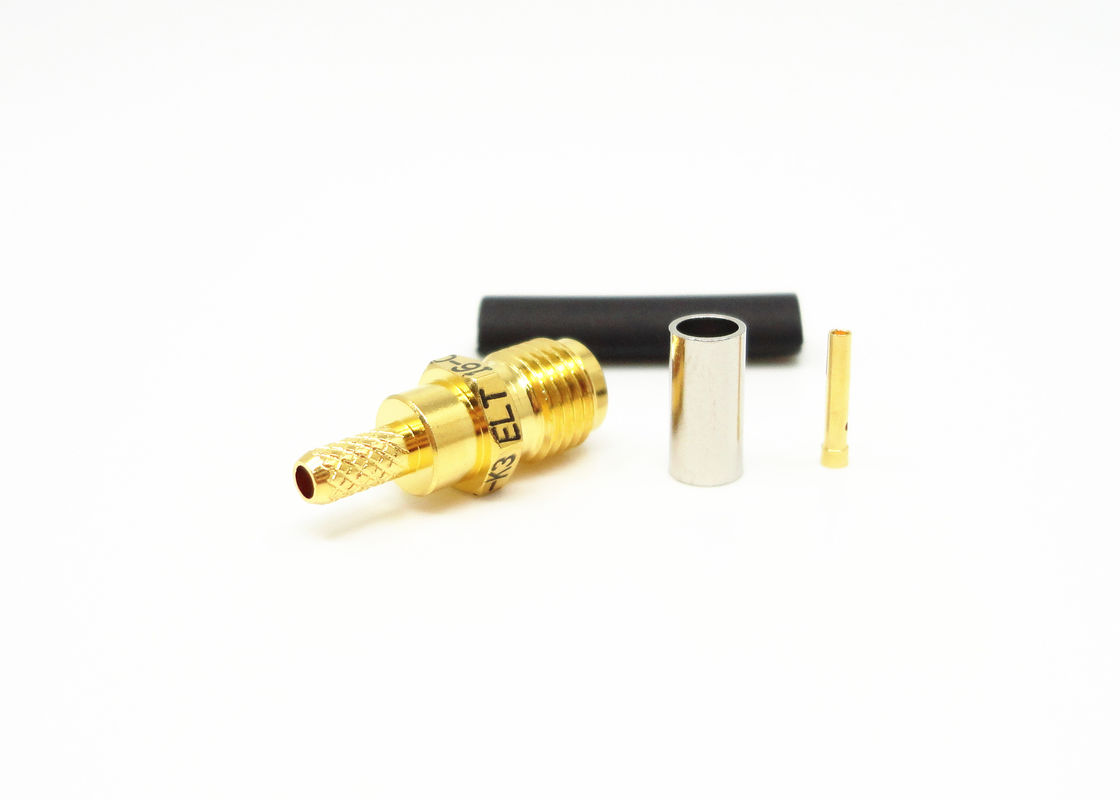

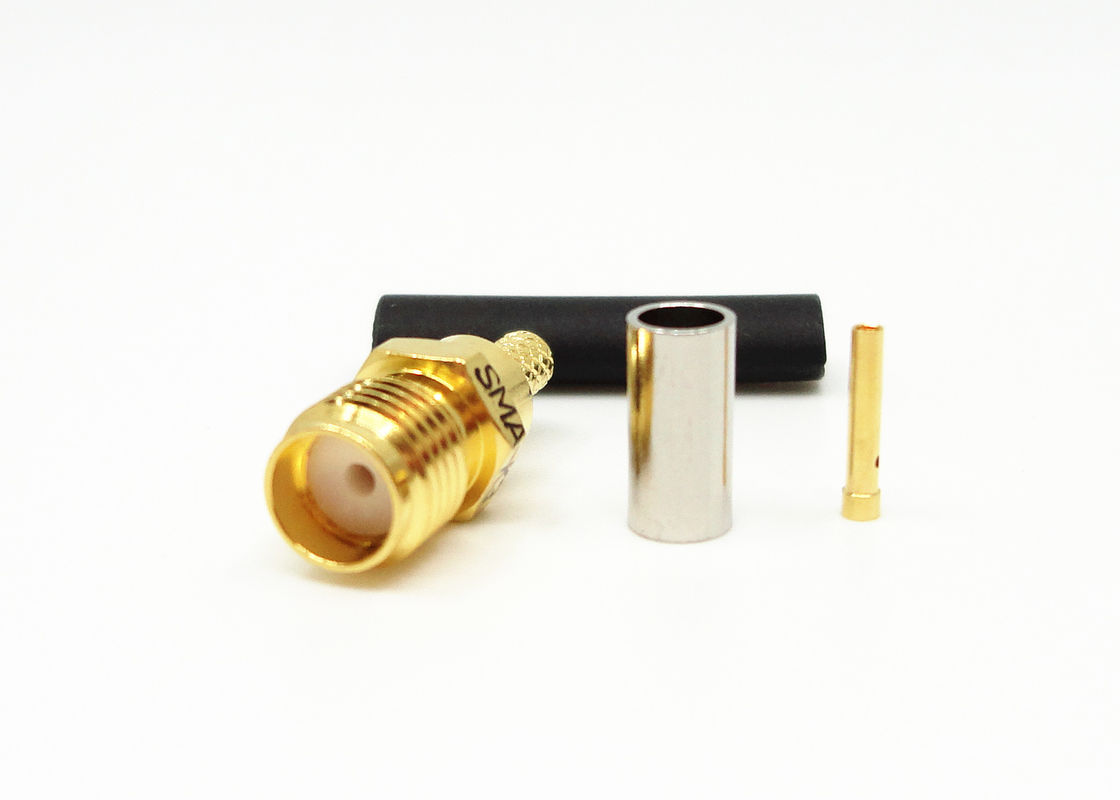

Images détaillées :
| Modèle non. | Description | L (millimètre) | L1 | L2 | Type de câble |

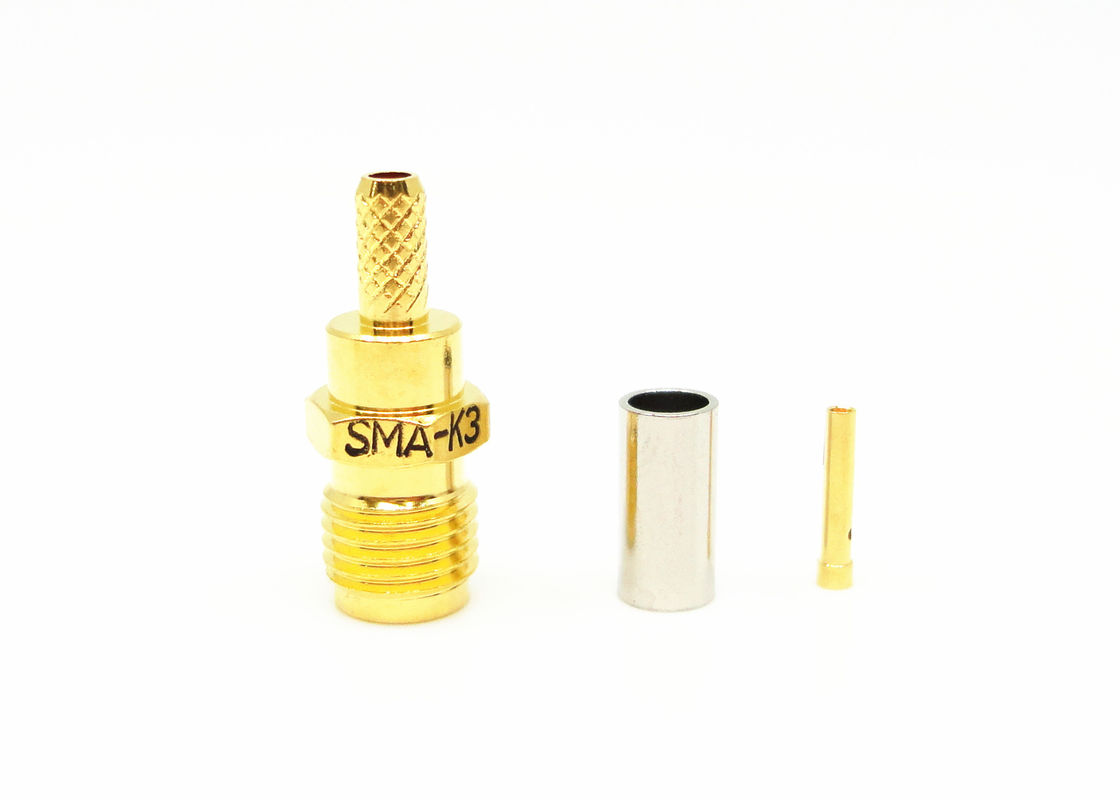

| SMA-K3 | Connecteur femelle de SMA pour le câble RG316 | 17 | 5,6 | 8 | RG316 |
| SMA-K4 | Connecteur femelle de SMA pour le câble de SFF | 19,9 | 8,5 | 10 | SFF-50-2-2 |
| SMA-K5G | Connecteur femelle d'acier inoxydable pour le câble de SFF | 22 | 10 | 12 | SFF-50F3-1 |
Détails d'emballage :
* carton standard d'exportation
* selon les exigences des clients
NOTE :
Nous avons plus de 10 000 types de connecteur, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
