Lieu d'origine:
La Chine
Certification:
CE ROHS
Caractéristiques :

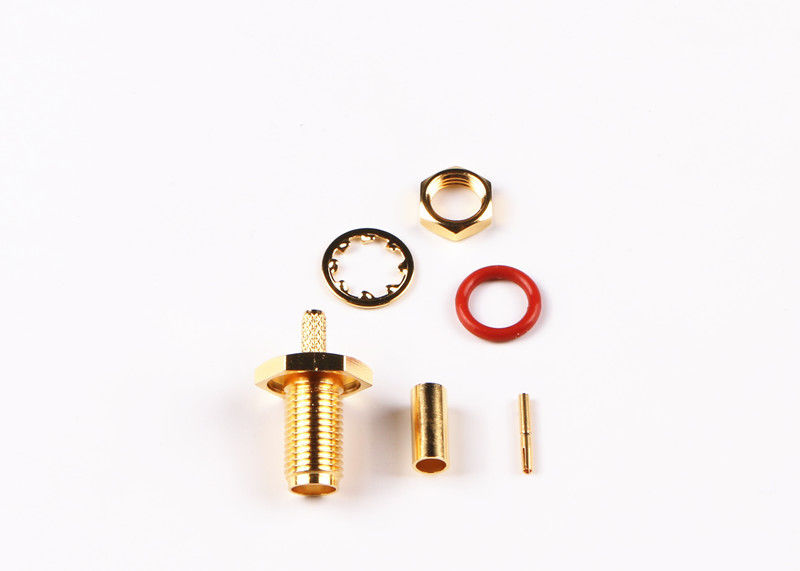

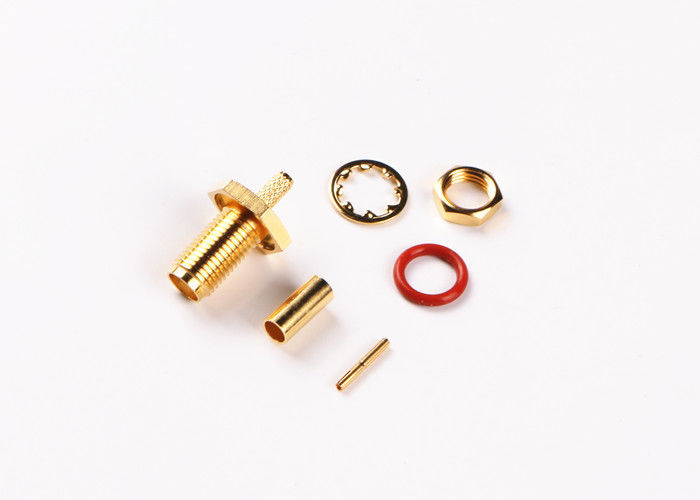

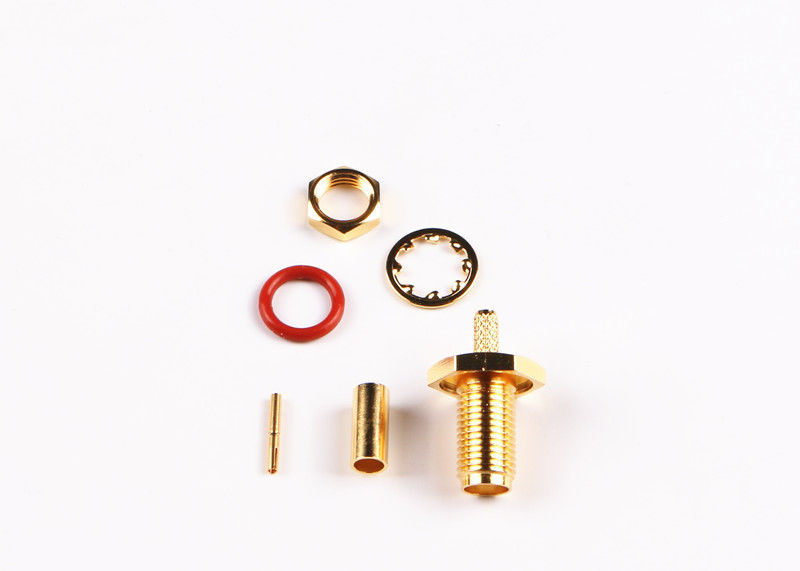

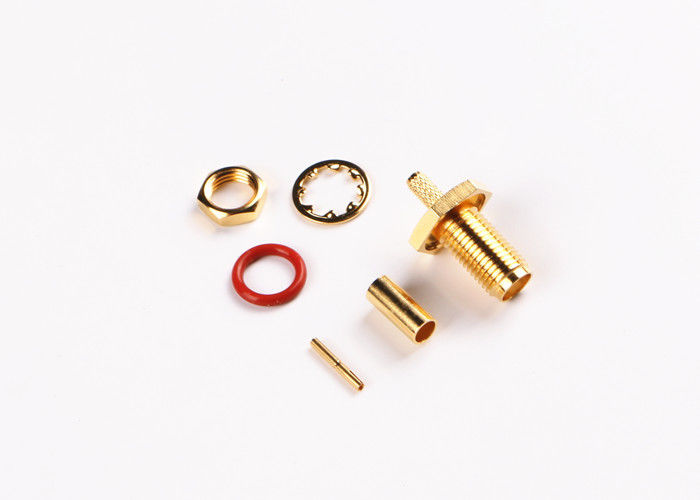

Le TYPE SMA est un genre de connecteurs coaxiaux de rf qui est largement appliqué, avec l'accouplement de petite taille de fil. L'impédance caractéristique est 50ohm. La caractéristique des connecteurs est dans la grande plage de fréquence, excellente représentation, fiabilité élevée. Ils sont employés en liaison avec le câble de rf ou la ligne de microruban dans le circuit de rf du système de WLAN, du programme de gestion, du matériel à hyperfréquences et du système de communication numérique. La fréquence peut être jusqu'à 18GHz à l'aide de câble semi-rigide ou de semi-câble.
Spécifications :
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquence | Reliez au câble DC~12.4GHz de solf | ||
| Reliez au câble semi-rigide DC~18GHz | |||
| Tension évaluée | 335VRMS | ||
| Tension-résistance de diélectriques | 1000VRMS | ||
| Résistance d'isolation | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3.0mΩ | |
| Conducteur externe | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Or en laiton plaqué | |
| Femelle | Or en bronze de Sn-p plaqué | ||
| Contact élastique | Bronze de béryllium nickelé | ||
| Shell et d'autres pièces en métal | Laiton nickelé | ||
| Passivation inoxydable | |||
| Douille de rabattement | Laiton nickelé | ||
| Isolateurs | PTFE | ||
| Bague d'étoupage | Le caoutchouc de silicone | ||
| Longévité | 500 cycles | ||
| Serrage du couple de la connexion | 0.79-1.13N .m | ||
Application :
* espace
* bande large
* instrumentation
* antennes réseau à commande de phase
* télécommunication
* interconnexion de Panneau-à-conseil
Plus de détail :
Produit Cataloge :
| Adaptateur de rf |
| Connecteur de SMA/SSMA rf |
| Connecteur de SMP/SSMP rf |
| Connecteur de TNC rf |
| N dactylographient le connecteur de rf |
| Connecteur de MCX/MMCX rf |
| Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Câbles équipés de rf |
| Guide d'ondes à l'adaptateur coaxial |
| joints hermétiques de Verre-à-métal |
| Connecteur de série de J30J |
| Joints tournants de micro-onde |
NOTE :
Nous avons plus de 10 000 types de connecteur de SMA, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
