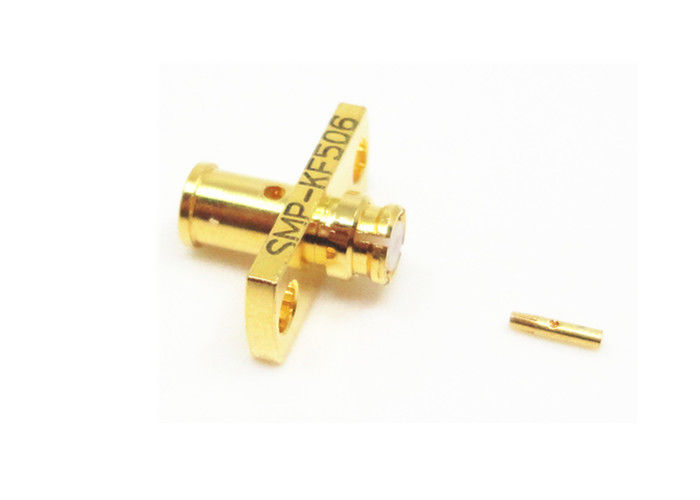

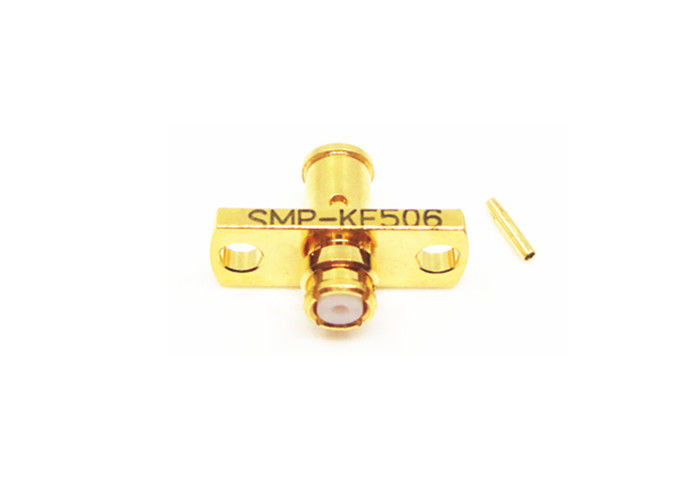

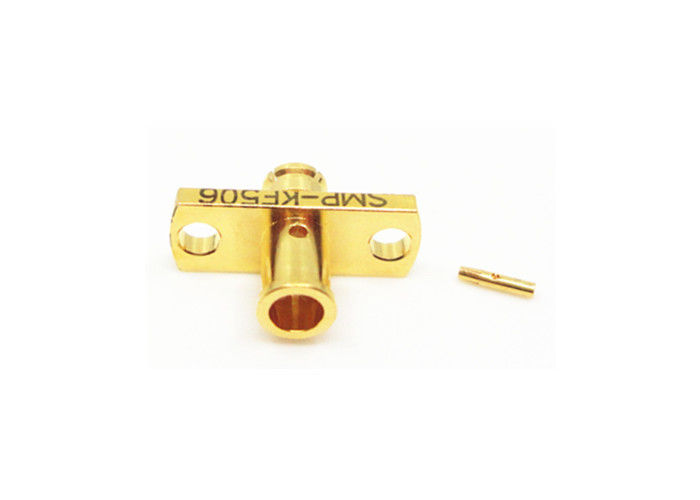

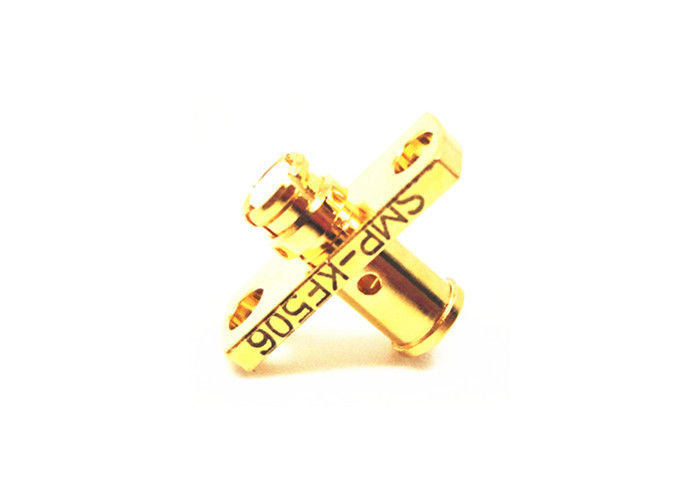

Les brides femelles de trous du connecteur plaquées par or 2 de 40 gigahertz SMP rf montent la pleine détente
SMP est un sminiature poussée-sur ou de la les rupture couplant le connecteur coaxial de rf, qui a les caractères de la représentation séismiques de petite taille, légères, excellentes, et la bande large fonctionnante largement, etc. Sa fréquence d'opération jusqu'à 30GHz, et la prise a la forme-pleine détente de trois interfaces, détente limitée et lisse le trou. Le bâti de carte PCB, le bâti de câble et des adaptateurs en séries fournissent une solution d'interconnexion pour le panneau-à-conseil, le compagnon aveugle et les applications de support-et-panneau tout en maintenant la densité de paquet. Appliquez pour la situation d'installation avec la condition d'intensif modulaire de fiabilité élevée.
Spécifications
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquence | DC~40GHz | |
| Tension évaluée | 170VRMS* | |
| Résistance d'isolation | ≥2000MΩ | |
| Tension-résistance de diélectriques | 500VRMS* | |
| Résistance centrale | Conducteur externe | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conducteur central | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Bronze de Sn-p, or plaqué |
| Femelle | Bronze de béryllium, or plaqué | |
| Contact élastique | Bronze de béryllium | Or plaqué |
| Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
| Isolateurs | Verre sintering/PTFE/PEI | |
| Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s | |
Caractéristiques et avantages
| Or plaqué |
| Subminiature |
| C.C à 40 gigahertz |
| Dimension compacte |
| Poussée-sur ou accouplement instantané |
| La pleine détente, la détente limitée et lissent le trou |
| Connecteur de bâti de carte PCB et de câble |
| Mâle et femelle, directement et choix à angle droit |
| Câblez les versions de bâti pour les matériaux flexibles et semi-rigides de câble |
| Type normal et bâti hermétique, de bride et Fil-dans le choix de bâti |
Applications
- Militaire
- Antennes
- À bande large
- Aérospatial
- Instrumentation
- Télécommunication
- Antennes réseau à commande de phase
- interconnexion de Panneau-à-conseil
