Lieu d'origine:
La Chine
Certification:
CE ROHS

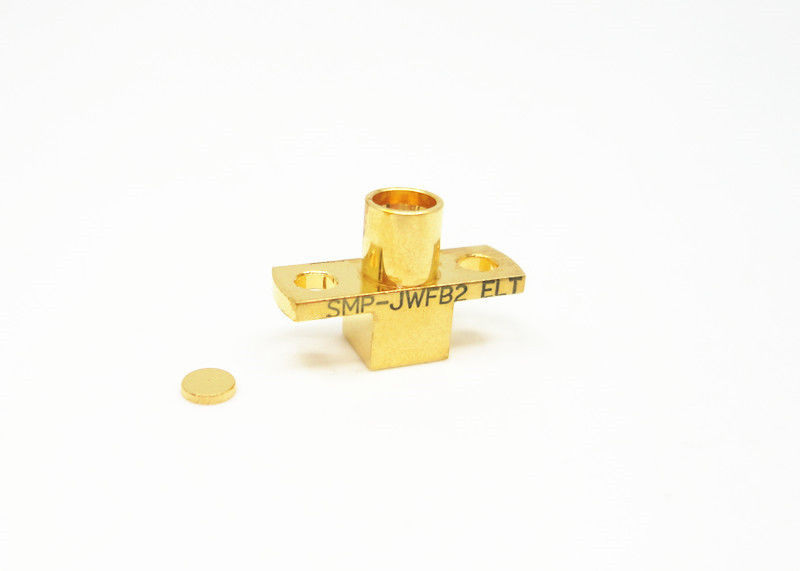

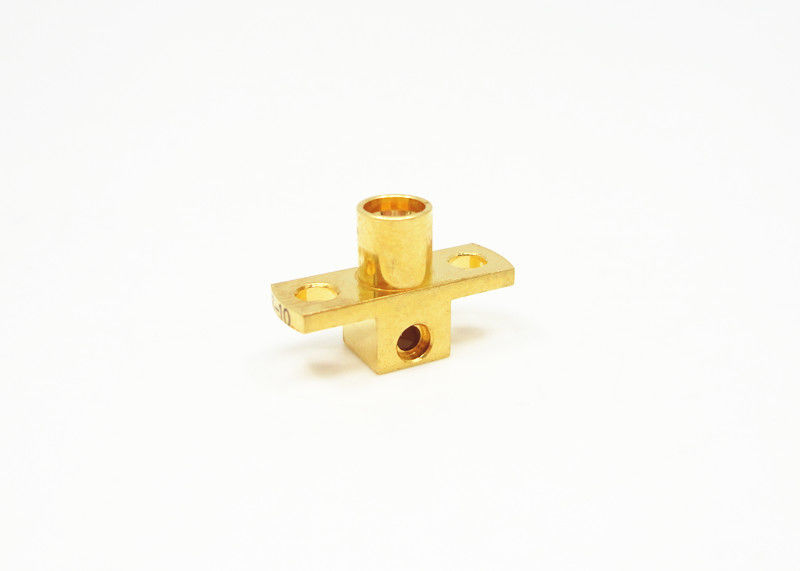

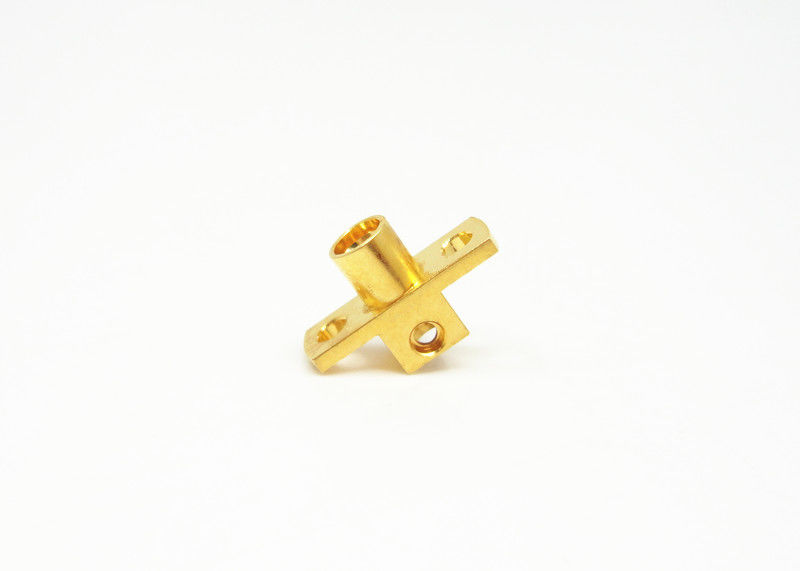

Connecteur femelle de SMP rf de genre de bâti de bride de 2 trous à angle droit
SMP est un sminiature poussée-sur ou de la les rupture couplant le connecteur coaxial de rf, qui a les caractères de la représentation séismiques de petite taille, légères, excellentes, et la bande large fonctionnante largement, etc. Sa fréquence d'opération jusqu'à 30GHz, et la prise a la forme-pleine détente de trois interfaces, détente limitée et lisse le trou (avec freinage y compris). Le bâti de carte PCB, le bâti de câble et des adaptateurs en séries fournissent une solution d'interconnexion pour le panneau-à-conseil, le compagnon aveugle et les applications de support-et-panneau tout en maintenant la densité de paquet. Appliquez pour la situation d'installation avec la condition d'intensif modulaire de fiabilité élevée.
Spécifications
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquence | DC~40GHz | |
| Tension évaluée | 170VRMS* | |
| Résistance d'isolation | ≥2000MΩ | |
| Tension-résistance de diélectriques | 500VRMS* | |
| Résistance centrale | Conducteur externe | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conducteur central | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Bronze de Sn-p, or plaqué |
| Femelle | Bronze de béryllium, or plaqué | |
| Contact élastique | Bronze de béryllium | Or plaqué |
| Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
| Isolateurs | Verre sintering/PTFE/PEI | |
| Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s | |
Caractéristiques et avantages
| Or plaqué |
| Subminiature |
| C.C à 40 gigahertz |
| Dimension compacte |
| Poussée-sur ou accouplement instantané |
| La pleine détente, la détente limitée et lissent le trou |
| Connecteur de bâti de carte PCB et de câble |
| Mâle et femelle, directement et choix à angle droit |
| Câblez les versions de bâti pour les matériaux flexibles et semi-rigides de câble |
| Type normal et bâti hermétique, de bride et Fil-dans le choix de bâti |
Applications
- Militaire
- Sans fil
- Antennes
- Aérospatial
- À bande large
- Télécommunication
- Instrumentation
- Antennes réseau à commande de phase
- interconnexion de Panneau-à-conseil
Dessin détaillé
Produit Cataloge :
| Connecteur de série de J30J |
| Connecteur de SMA/SSMA rf |
| Connecteur de SMP/SSMP rf |
| Connecteur de TNC rf |
| Adaptateur de rf |
| Connecteur de MCX/MMCX rf |
| Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Câbles équipés de rf |
| Guide d'ondes à l'adaptateur coaxial |
| joints hermétiques de Verre-à-métal |
| N dactylographient le connecteur de rf |
| Joints tournants de micro-onde |
Détails d'emballage :
* carton standard d'exportation
* selon les exigences de clients
NOTE :
Nous avons plus de 10 000 types de connecteur de SMP, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
