Lieu d'origine:
La Chine
Certification:
CE ROHS

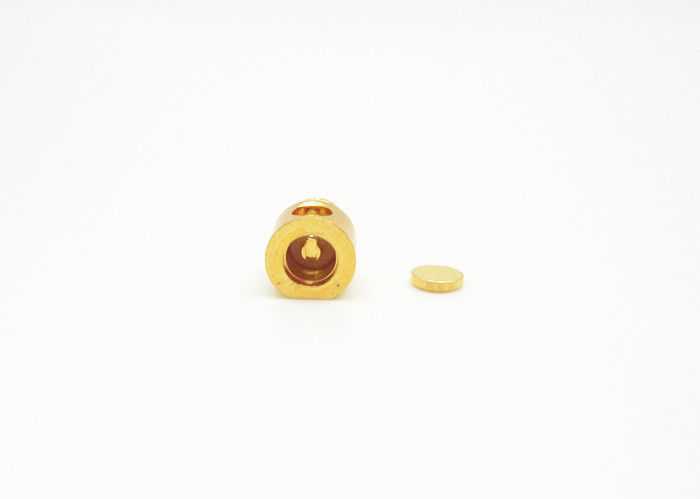

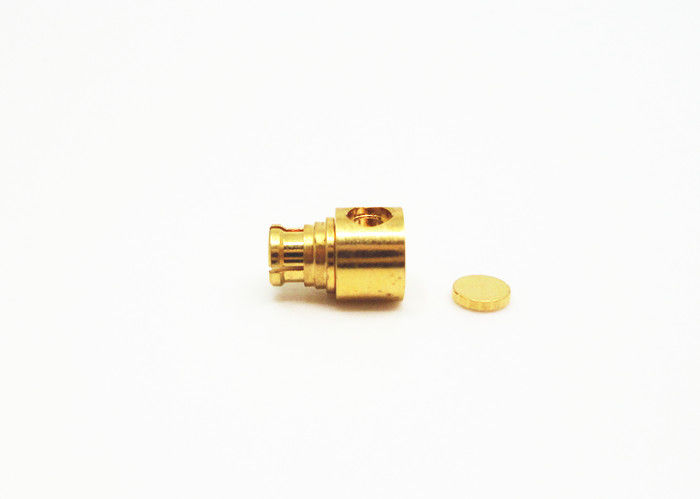

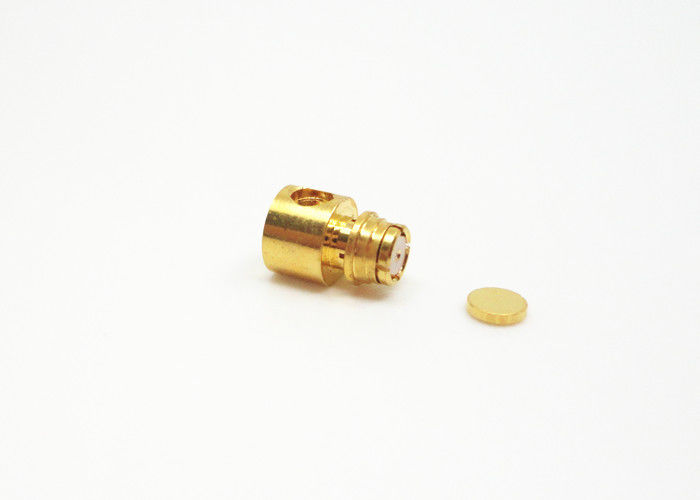

Connecteur coaxial de connecteur à angle droit femelle de SMP rf pour le champ de micro-onde
SMP est un sminiature poussée-sur ou de la les rupture couplant le connecteur coaxial de rf, qui a les caractères de la représentation séismiques de petite taille, légères, excellentes, et la bande large fonctionnante largement, etc. Sa fréquence d'opération jusqu'à 30GHz (notre produit de connecteur de SMP peut atteindre 40GHz), et la prise a la forme-pleine détente de trois interfaces, détente limitée et lisse le trou (avec freinage y compris). Le bâti de carte PCB, le bâti de câble et des adaptateurs en séries fournissent une solution d'interconnexion pour le panneau-à-conseil, le compagnon aveugle et les applications de support-et-panneau tout en maintenant la densité de paquet. Appliquez pour la situation d'installation avec la condition d'intensif modulaire de fiabilité élevée.
Spécifications
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquence | DC~40GHz | |
| Tension évaluée | 170VRMS* | |
| Résistance d'isolation | ≥2000MΩ | |
| Tension-résistance de diélectriques | 500VRMS* | |
| Résistance centrale | Conducteur externe | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conducteur central | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Bronze de Sn-p, or plaqué |
| Femelle | Bronze de béryllium, or plaqué | |
| Contact élastique | Bronze de béryllium | Or plaqué |
| Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
| Isolateurs | Verre sintering/PTFE/PEI | |
| Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s | |
Caractéristiques et avantages
| Or plaqué |
| Subminiature |
| C.C à 40 gigahertz |
| Dimension compacte |
| Poussée-sur ou accouplement instantané |
| La pleine détente, la détente limitée et lissent le trou |
| Connecteur de bâti de carte PCB et de câble |
| Mâle et femelle, directement et choix à angle droit |
| Câblez les versions de bâti pour les matériaux flexibles et semi-rigides de câble |
| Type normal et bâti hermétique, de bride et Fil-dans le choix de bâti |
Applications
- Militaire
- Antennes
- À bande large
- Aérospatial
- À bande large
- Télécommunication
- Instrumentation
- Instrumentation
- Antennes réseau à commande de phase
- interconnexion de Panneau-à-conseil
Dessin détaillé
