Lieu d'origine:
La Chine
Certification:
CE ROHS

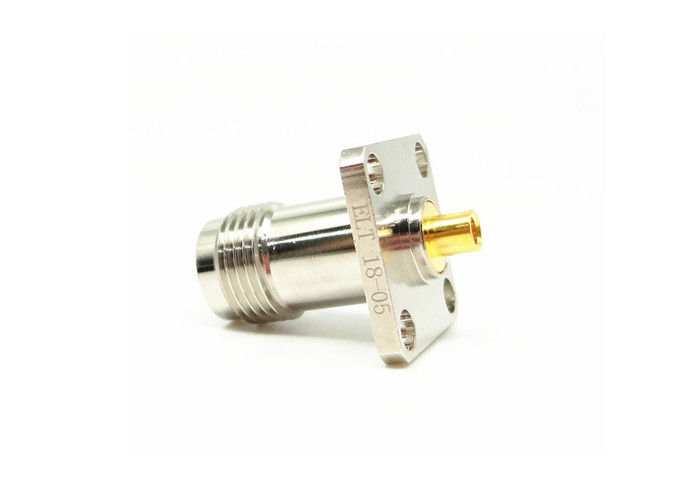

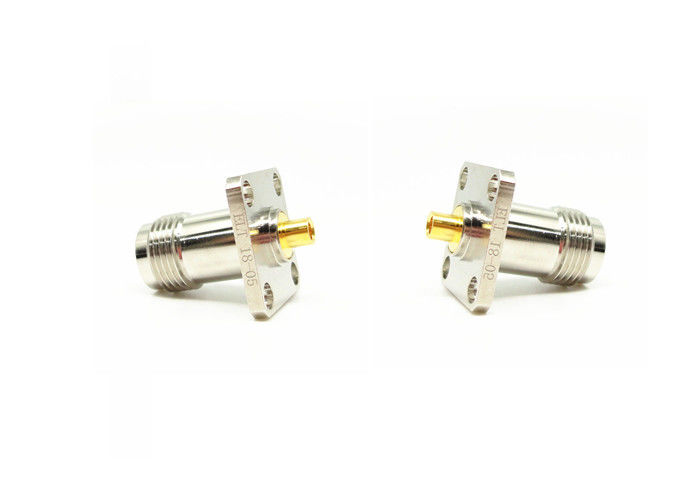

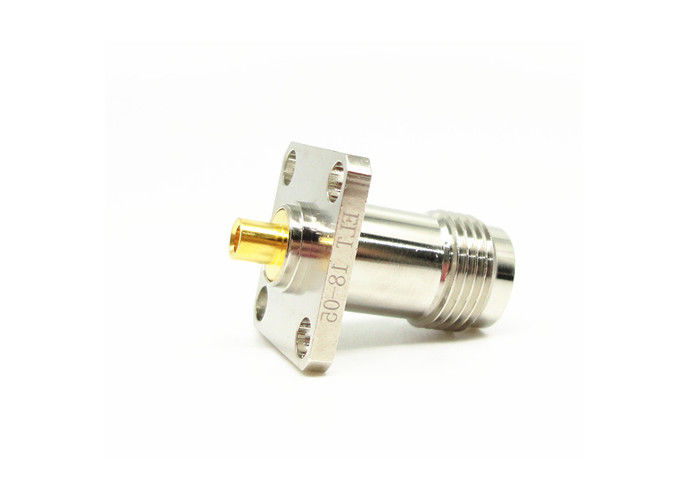

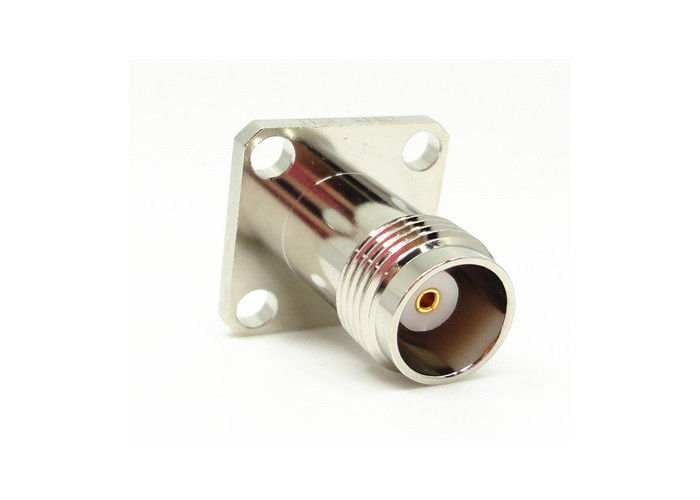

Quatre connecteur du bâti TNC rf de bride de trou 50Ohm femelle 11GHz pour la micro-onde
Le produit de série de TNC est conçu comme version filetée de connecteur de BNC, les caractéristiques de connecteurs de TNC rf que les filets de vis pour des connecteurs de mating.TNC sont les unités imperméables miniatures et filetées avec une impédance 50ohm constante, fonctionnant à partir de DC-11ghZ, là sont deux types de connecteurs de TNC : le connecteur standard et inverse de coût bas de polarity.these utilisent typiquement meurent fonte et composants moulés. Tandis que la représentation ne sera pas égale aux produits industriels ou militaires de catégorie, ces connecteurs sont idéaux pour l'usage sur un grand choix d'applications commerciales. Très utilisé pour les connexions d'antenne, TNC ayez beaucoup d'applications sur l'avionique, la défense, des communications et des marchés industriels généraux. Renversez la polarité et 75 ohms TNC sont également disponibles.
Spécifications
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquence
|
DC~4GHz
|
|||
|
Tension évaluée
|
2500VRMS (niveau de la mer maximum)
|
|||
|
Tension-résistance de diélectriques
|
750VRMS (niveau de la mer maximum)
|
|||
|
Résistance d'isolation
|
≥2000MΩ
|
|||
|
Résistance de contact
|
Conducteur externe
|
≤6mΩ
|
||
|
Conducteur central
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
| Norme de conception | Le CEI 60169-17 |
| RoHS conforme | Oui |
| Arrêt de contact de centre | Cuir embouti |
| Arrêt externe de contact | Cuir embouti |
| Cycles de accouplement | 500Cycles |
| Conservation de contact | minute 10N |
| Conservation de câble | minute 100N |
| Force d'accouplement | 13.6N maximum |
| Désaccoupler la force | 13.6N maximum |
Application :
* téléphones mobiles cellulaires
* instrumentation
* station de base
* réseau
* radar
* télécommunication
Dessin détaillé
Caractéristiques :
1, connecteur électronique de la série rf de TNC est conçu comme version filetée de connecteur de BNC.
2, connecteurs de TNC rf comporte des filets de vis pour l'accouplement. Les connecteurs de rf TNC sont les unités imperméables miniatures et filetées avec une impédance 50ohm constante, actionnant fromDC-11ghz
3, là sont deux types de connecteurs de TNC : polarité standard et inverse
4, ces connecteur de l'usine rf de fournisseur de porcelaine de coût bas utilisent typiquement meurent fonte et composants moulés.
5, alors que la représentation ne sera pas égale aux produits industriels ou militaires de catégorie, ces connecteurs de cuir embouti de rf sont idéaux pour l'usage sur un grand choix d'applications commerciales
6, les produits de série de TNC sont un genre de spirale se joignant, il a la largeur de travail fréquemment, joignent fiable.
NOTE :
Nous avons plus de 10 000 types de connecteur de TNC, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
