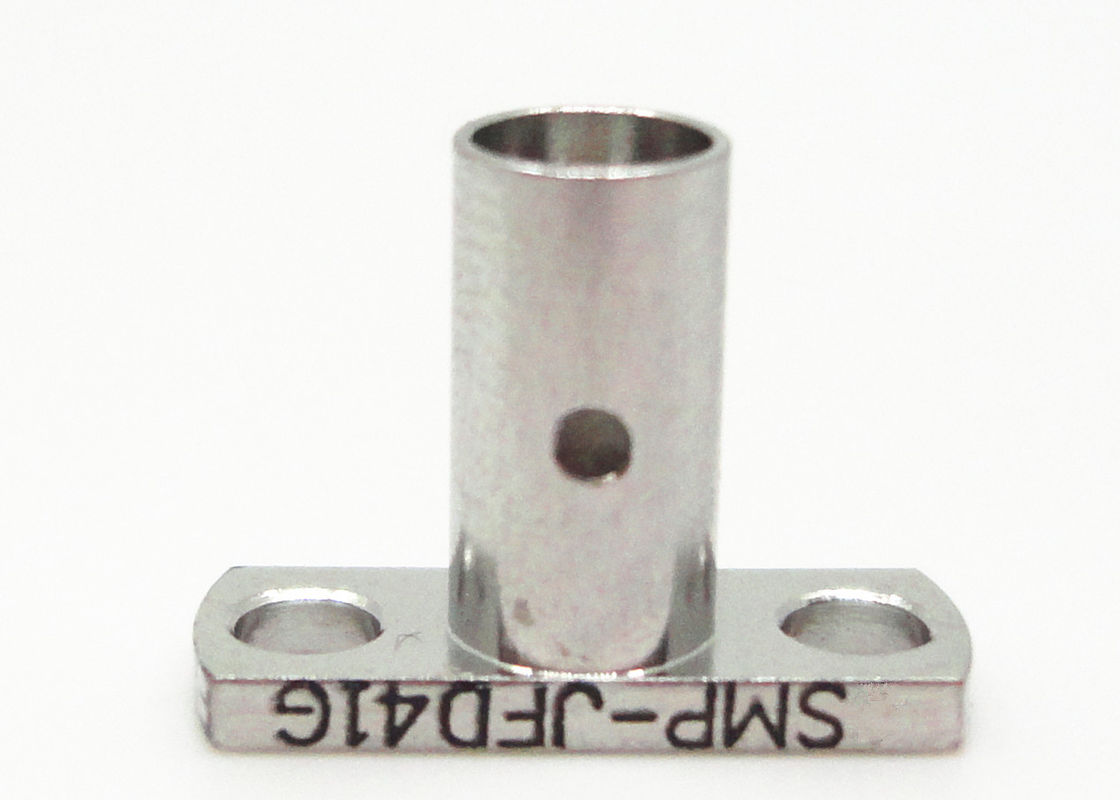

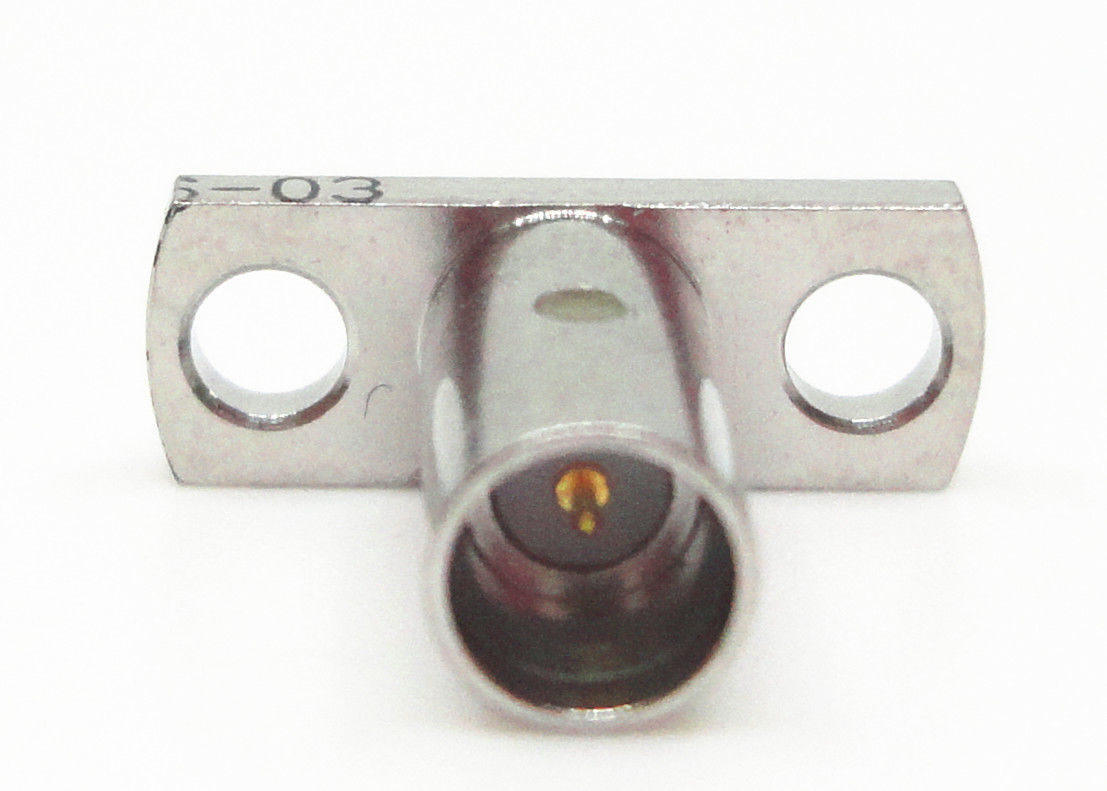

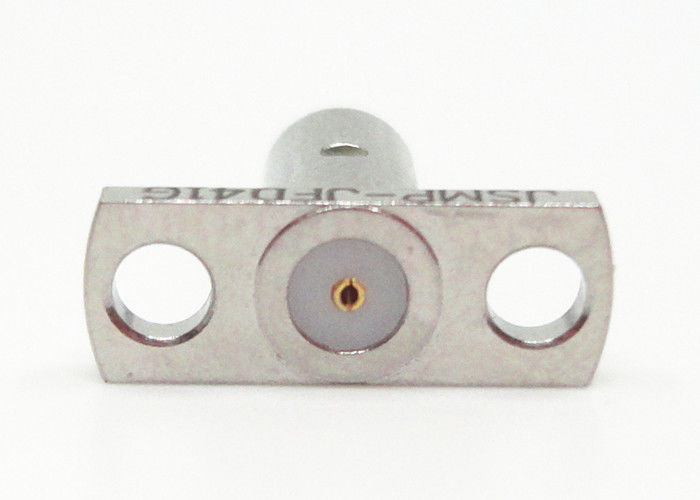

bâti de brides de connecteur coaxial de SMP de l'impédance 50Ω pour des militaires
SMP est un sminiature poussée-sur ou de la les rupture couplant le connecteur coaxial de rf, qui a les caractères de la représentation séismiques de petite taille, légères, excellentes, et la bande large fonctionnante largement, etc. Sa fréquence d'opération jusqu'à 30GHz (notre produit de connecteur de SMP peut atteindre 40GHz), et la prise a la forme-pleine détente de trois interfaces, détente limitée et lisse le trou (avec freinage y compris). Le bâti de carte PCB, le bâti de câble et des adaptateurs en séries fournissent une solution d'interconnexion pour le panneau-à-conseil, le compagnon aveugle et les applications de support-et-panneau tout en maintenant la densité de paquet. Appliquez pour la situation d'installation avec la condition d'intensif modulaire de fiabilité élevée.
Spécifications
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquence | DC~40GHz | |
| Tension évaluée | 170VRMS* | |
| Résistance d'isolation | ≥2000MΩ | |
| Tension-résistance de diélectriques | 500VRMS* | |
| Résistance centrale | Conducteur externe | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conducteur central | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Bronze de Sn-p, or plaqué |
| Femelle | Bronze de béryllium, or plaqué | |
| Contact élastique | Bronze de béryllium | Or plaqué |
| Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
| Isolateurs | Verre sintering/PTFE/PEI | |
| Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s | |
Avantages :
1. Le connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé
2. Les prises électriques de SMA sont très utilisées pour la micro-onde, les antennes et l'instrumentation etc. d'essai
3. Le connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz
4. Les connecteurs de SMA rf sont dedans rapides disponible se relient, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche, ou 4 configurations de panneau de trou
Applications
- Militaire
- Antennes
- Aérospatial
- À bande large
- Télécommunication
- Instrumentation
- Antennes réseau à commande de phase
- interconnexion de Panneau-à-conseil
Dessin détaillé
Produit Cataloge :
| Adaptateur de rf |
| Guide d'ondes à l'adaptateur coaxial |
| joints hermétiques de Verre-à-métal |
| Connecteur de série de J30J |
| Joints tournants de micro-onde |
| Câbles équipés de rf |
| Connecteur de SMA/SSMA rf |
| Connecteur de SMP/SSMP rf |
| Connecteur de MCX/MMCX rf |
| Connecteur de TNC rf |
| N dactylographient le connecteur de rf |
| Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
Détails d'emballage :
* carton standard d'exportation
* selon les exigences de clients
NOTE :
Nous avons plus de 10 000 types de connecteur de SMP, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
