Lieu d'origine:
La Chine
Certification:
CE ROHS

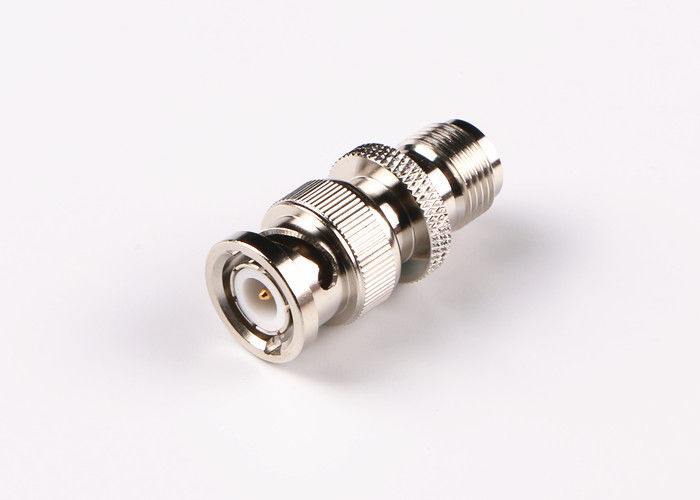

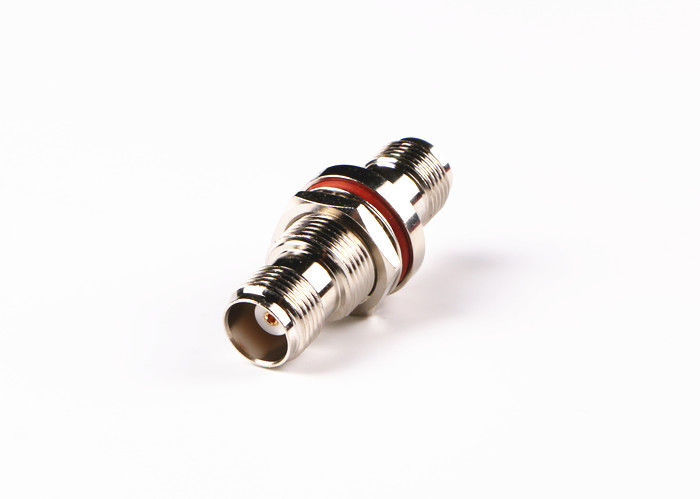

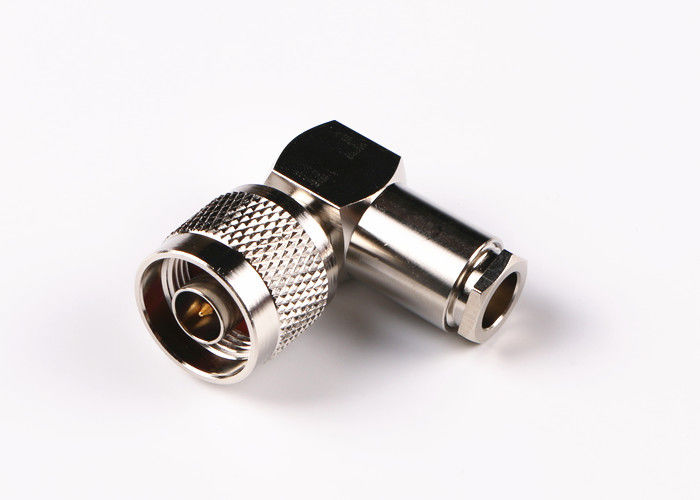

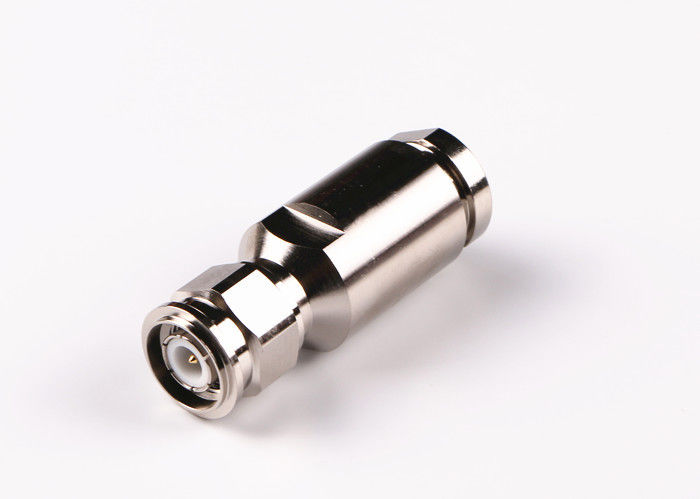

Connecteur femelle masculin à angle droit droit de prise de TNC au connecteur coaxial femelle de la prise rf de SMA
Le produit de série de TNC est conçu comme version filetée de connecteur de BNC, les caractéristiques de connecteurs de TNC rf que les filets de vis pour des connecteurs de mating.TNC sont les unités imperméables miniatures et filetées avec une impédance 50ohm constante, fonctionnant à partir de DC-11ghZ, là sont deux types de connecteurs de TNC : le connecteur standard et inverse de coût bas de polarity.these utilisent typiquement meurent fonte et composants moulés. Tandis que la représentation ne sera pas égale aux produits industriels ou militaires de catégorie, ces connecteurs sont idéaux pour l'usage sur un grand choix d'applications commerciales
Spécifications
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquence
|
DC~4GHz
|
|||
|
Tension évaluée
|
2500VRMS (niveau de la mer maximum)
|
|||
|
Tension-résistance de diélectriques
|
750VRMS (niveau de la mer maximum)
|
|||
|
Résistance d'isolation
|
≥2000MΩ
|
|||
|
Résistance de contact
|
Conducteur externe
|
≤6mΩ
|
||
|
Conducteur central
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Spécifications mécaniques
| Norme de conception | Le CEI 60169-17 |
| RoHS conforme | Oui |
| Arrêt de contact de centre | Cuir embouti |
| Arrêt externe de contact | Cuir embouti |
| Cycles de accouplement | 500Cycles |
| Conservation de contact | minute 10N |
| Conservation de câble | minute 100N |
| Force d'accouplement | 13.6N maximum |
| Désaccoupler la force | 13.6N maximum |
Dessin détaillé
Application :
* station de base
* réseau
* radar
* antennes
* télécom
* ordinateurs
* modems câblés ultra-rapides
* télécommunication
* téléphones mobiles cellulaires
* instrumentation
Produit Cataloge :
| Adaptateur de rf |
| Connecteur de SMA/SSMA rf |
| Connecteur de SMP/SSMP rf |
| Connecteur de TNC rf |
| N dactylographient le connecteur de rf |
| Connecteur de MCX/MMCX rf |
| Connecteurs de vague de BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Câbles équipés de rf |
| Guide d'ondes à l'adaptateur coaxial |
| joints hermétiques de Verre-à-métal |
| Connecteur de série de J30J |
| Joints tournants de micro-onde |
NOTE :
Nous avons plus de 10 000 types de connecteur de TNC, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
