Lieu d'origine:
La Chine
Certification:
CE ROHS

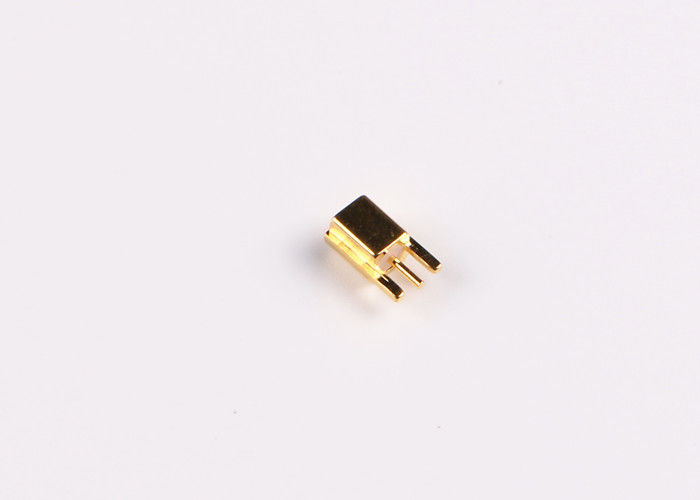

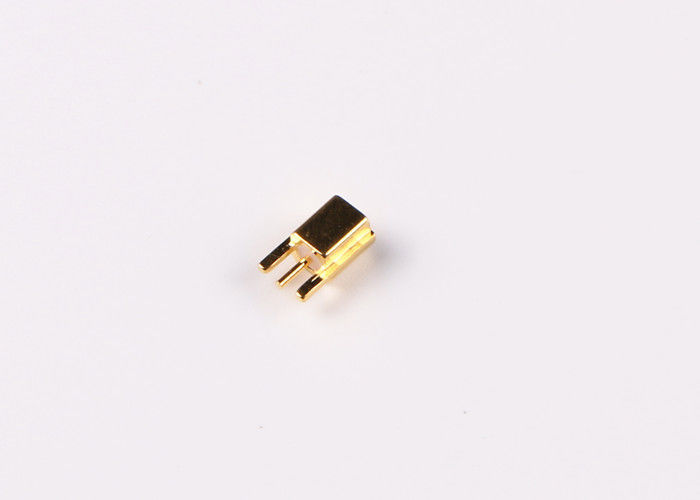

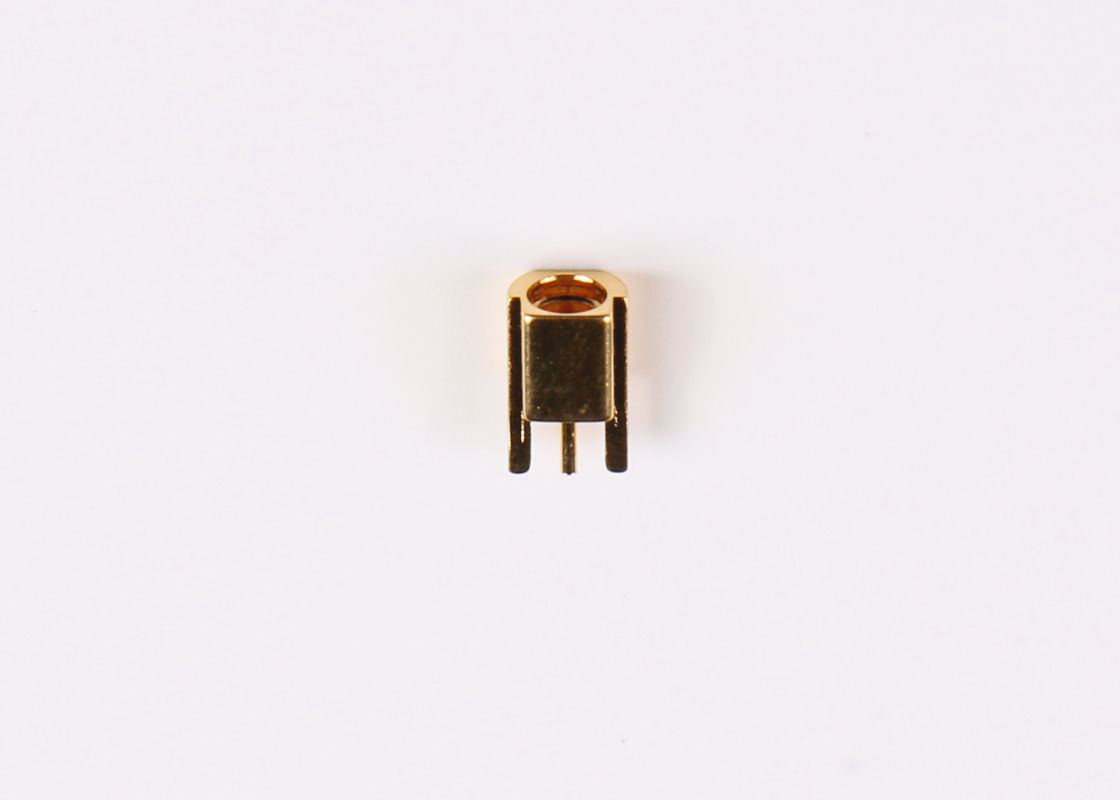

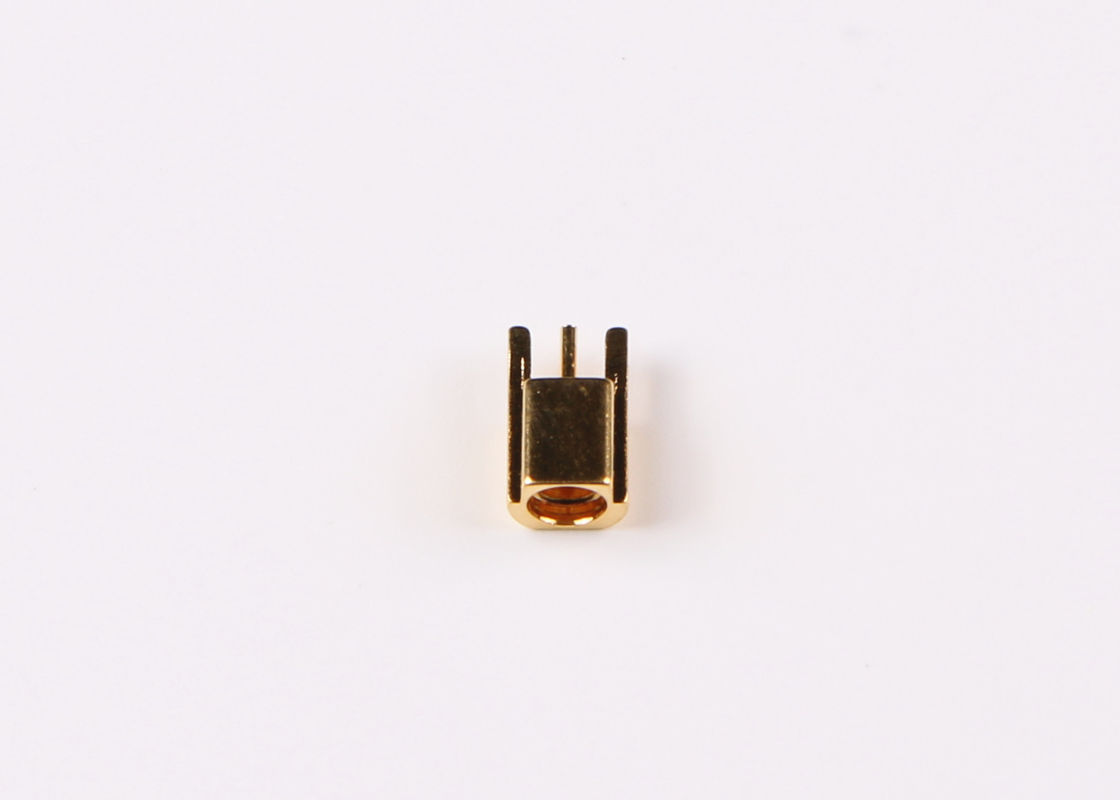

Connecteur coaxial plaqué par or rf de câble droit de la prise masculine MCX pour le bâti de carte PCB
Caractéristiques :
- Vite reliez/débranchement l'accouplement que détachable réduit le temps d'installation
- Adapte à un large éventail de câbles coaxiaux de liaison semi-rigides flexibles miniatures de RG
- Les connecteurs MCX sont dedans droits disponible ou les versions à angle droit, aussi bien que, la cloison étanche, 2 trouent le panneau, le panneau de 4 trous ou les options mountless.
- Coût bas combiné avec de haute qualité.
- Représentation à bande large avec la basse réflexion du C.C à 6 gigahertz.
- Impédance de 50 ohms
- Disponible pour l'affixement au câble industriellement compatible et comme dispositif de carte électronique
- Fournissez la représentation qu'on peut répéter
Application :
Le TYPE connecteur de MCX rf est un genre de connecteurs miniatures avec l'accouplement détachable. L'impédance caractéristique a deux types : 50 et 70. La caractéristique des connecteurs est en petit volume, poids léger, structure concise, facile à utiliser. Ils sont très utilisés dans le système de localisation mondial, le travail net d'ordinateur personnel de Digital, toutes sortes d'instrument par radio, le matériel électronique de petite taille et le système de WLAN.
MCX le connecteur de la série rf est appliquent à l'équipement qui ont la condition du poids et du volume, la fréquence d'opération peut atteindre 6GHz, conception embrochable d'utilisation, la taille d'interface est semblable avec SMB, mais le volume est approximativement 30% plus petit, le contact est plus fiable, se relient est plus rapide, qui peut répondre à l'exigence de communication numérique intensivement et a miniaturisé.
Les applications des connecteurs MCX sont ceux où la taille, le poids, la performance et la facilité de l'assemblée sont les considérations motrices à la dernière décision de conception. Typiquement, ceux-ci incluent GPS, des communications (WLAN et mobile) et des véhicules à moteur sans fil.
Spécifications :
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquence | DC~6GHz | |
| Tension évaluée | 250 VRMS (niveau de la mer maximum) | |
| Tension-résistance de diélectriques | 750 VRMS (niveau de la mer maximum) | |
| Résistance d'isolation | >=2000MOhm | |
| Résistance de contact | Conducteur externe | <> |
| Conducteur central | <> | |
| VSMR | <> | |
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle/prise | Laiton | Or plaqué |
| Femelle/prise | Bronze de Sn-p | Or plaqué | |
| Contact de résilience | Bronze de béryllium | Nickelé | |
| Shell/logement | Laiton, acier inoxydable | Nickelé | |
| Isolateurs | PTFE | ||
| Bague d'étoupage | Le caoutchouc de silicone | ||
| Longévité | 500 cycles | ||
| RoHS conforme | Oui |
| Arrêt de contact de centre | Cuir embouti |
| Arrêt externe de contact | Cuir embouti |
| Cycles de accouplement | 500Cycles |
| Conservation de contact | minute 10N |
| Conservation de câble | minute 100N |
| Force d'accouplement | 13.6N maximum |
| Désaccoupler la force | 13.6N maximum |
Spécifications environnementales :
| Température de fonctionnement | -30 à +70 deg. C |
| Estimation d'IP (jointe) | IP64 |
NOTE :
Nous avons plus de 10 000 types de produits d'interconnexion ((ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, de Sc, de SMP, de SSMP.),), si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
